Наконечники | Гильзы | Муфты кабельные


   В электрике большинство соединений реализуется механическим путем, поэтому обеспечение качественного контакта между проводником и поверхностью зажима критично с точки зрения эксплуатационной надежности и безопасности. Предупредить окисление зажатой в клемме токоведущей жилы и предотвратить ослабление удерживающего ее давления призвана продукция для оконцевания проводов.

Часто задаваемые вопросы по кабельным наконечникам и муфтам

Зачем обжимать провода?

   Обжим проводов, особенно многожильных, — единственный способ надежно подключать или соединять их в электрических сетях. Диаметры проводящих жил здесь начинаются от 0.5 мм2, а оболочки делают из обычного ПВХ — такие не паяют и не лудят. Для пайки пригодны только специальные монтажные провода для РЭА: они тонкие, а их изоляция термостойкая. Единственная альтернатива — это наконечник медный, луженый специальным составом на заводе. Его гильза сдавливает проволоки настолько плотно, что воздух внутрь обжатого конца просто не попадает. Подготовленные таким способом концы не расползаются в винтовых зажимах и не перерезаются ими.

Чем лучше обжать многопроволочные шнуры?

   Для оконцевания жил удлинителей или шнуров подойдут втулочные варианты - НШВИ, представляющие собой простой наконечник с изолирующим фланцем. Он состоит из контактной втулки и изолирующей части, по смыслу являющейся кембриком, и совместим с зажимами большинства бытовых электротехнических изделий, например штепселей или розеточных колодок. Подобные изолирующие наконечники идеально подходят к гибким многопроволочным шнурам. Выбор сводится к подбору диаметра штыревой части и его длины.

Почему оконцеватели бывают разной формы?

В зависимости от способа зажимания применяется разный тип контактной части. Наиболее популярные наконечники:

  • Кольцевые — плоская круглая форма и отверстие под винт дают солидную надежность за счет площади контакта и исключения случайного выдергивания.
  • Вилочные — то же самое, что и кольцевые, но с вырезом для прохождения винта, что делает их менее прочными как электрически, так и механически. Придуманы для удобства частого переподключения (коммутации). Обычно встречаются в лабораториях.
  • Втулочные — штыревые оконцовывающие приспособления. Предназначены для вставки в винтовые зажимы, разработанные для однопроволочных проводников. Эту разновидность еще называют наконечник-гильза.
  • Плоские — служат в быстроразъемных соединениях, для создания которых необходимы как «папа», так и «мама». Пример: комплементарная пара РпИм и РпИп.

Можно ли обжать одновременно два провода?

    Да, для этого служит наконечник двойной НГИ2 (или подобный), с изолирующим фланцем удвоенной вместимости. Удобно использовать, к примеру, для общего нулевого проводника.

Что подойдет для силового кабеля?

   В случае жестких и толстых (обычно однопроволочных) кабелей типа ВВГ применяют наконечники с толстыми стенками: ТМЛ и аналоги. Для совместимости с металлами проводников они бывают и медными, и алюминиевыми, а биметаллические модификации делают возможным сопряжение концов и клемм, сделанных из разного материала. Если нужна универсальность и простота, то подойдёт наконечник со срывными болтами — он менее «чувствителен» к ошибкам в подборе сечения. При превышении заданного усилия, головки болтов у таких изделий просто скручиваются безвозвратно. Неиспользуемые концы кабелей прячут в термоусадочный оконцеватель проводов (капа, колпачок).

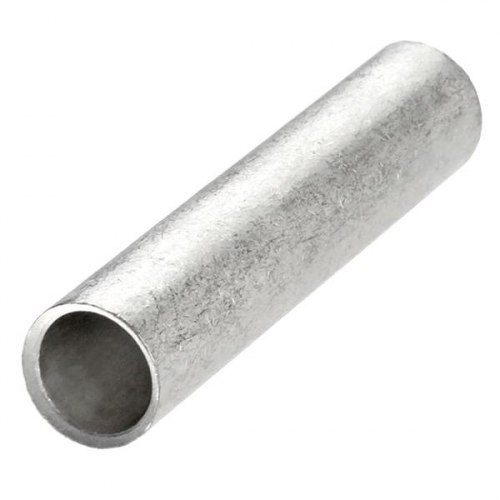

Чем гильза лучше скрутки?

Прочно и долговечно соединить два или больше толстых кабелей, особенно из разных металлов, можно лишь применяя гильзу. Лучшим способом соединить кабели ВВГнг будет гильза медная внутри и луженая снаружи.

Что такое муфта?

Это совокупность приспособлений для разделки и соединения кабельных линий. Ориентироваться в ассортименте просто: позиция «муфта концевая на кабель с наконечниками КВТП» — это термоусаживаемая муфта на кабель 10 кВ, содержащая болтовые наконечники и служащая для подключения линии к электрощитам внутри помещений. Устранить разрывы линий электропередач снаружи здания поможет полностью герметичная муфта соединительная СТП с болтовыми соединителями.
