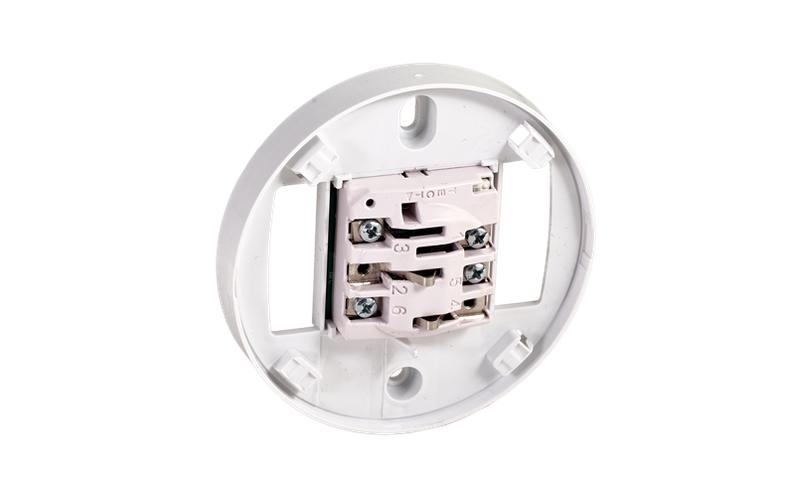

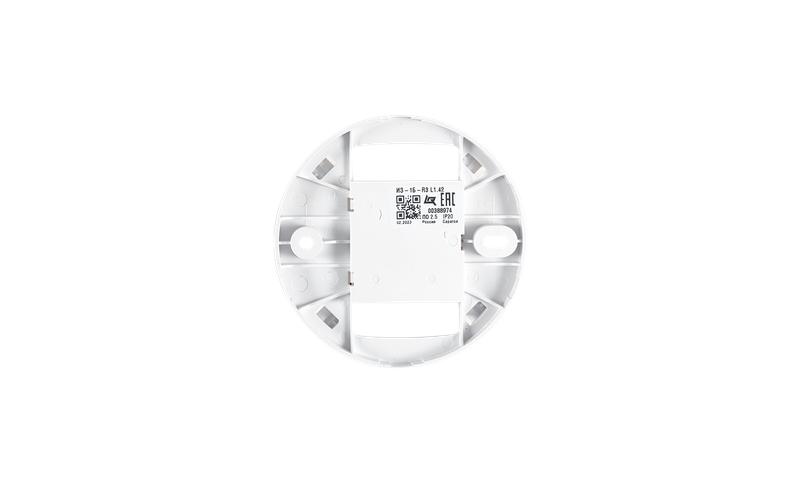

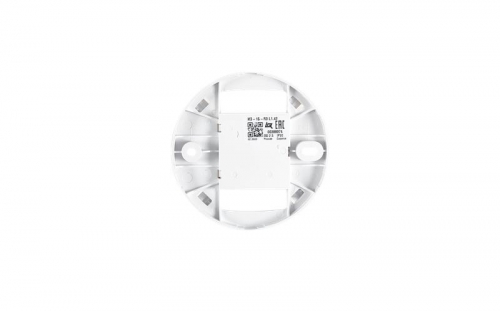

Изолятор шлейфа базовый ИЗ-1Б-R3 L1.42 Рубеж Rbz-382431
Цена за шт.: 546.74 руб.
546,74 руб.
-
+
в избранное
Доступно для получения на 27.02.2026: 1 шт.
| Бренд: | Рубеж |
| Код LAMPA66: | Rbz-382431 |
| Упаковка: | 20 шт. |
| Дата обновления информации: | 25.02.2026 |
| Страна происхождения: | Российская Федерация |
| Гарантия: | 2 года |
| Документы: | Скачать сертификаты |
Вес и габариты
Вес, г — 36
Длина х Ширина х Высота, мм — 100 x 100 x 22
✅ Более 20 лет поставляем электротехничеcкие товары. Работаем с физическими и юридическими лицами.
✅ При заказе товаров ОПС на сумму свыше 30 тысяч рублей действует бесплатная доставка по г. Екатеринбургу и во многие города РФ (Москва, Санкт-Петербург, Ростов-на-Дону, Новосибирск, Тверь, Тула, Самара и ближайшие к ним населенные пункты) - уточните перед заказом о такой возможности (зависит от наличия на региональных складах наших партнеров)!
| Цвет | Белый |
| Назначение | Изолятор |
| ЕАЭС RU С-RU.ЧС13.В.00698/22 | Скачать |
Изолятор шлейфа ИЗ-1Б-R3 L1.42 конструктивно выполнен в корпусе базового основания W1.02 и применяется для монтажа на несущих конструкциях адресных извещателей и позволяет подключать в адресную линию связи извещатели ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Извещатель в комплект поставки ИЗ-1Б-R3 не входит. Изолятор шлейфа ИЗ-1Б-R3 является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи ИЗ-1Б-R3 с прибором Рубеж и определения (задания) адреса устройства в АЛС. Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате.
При возникновении КЗ в сегментах АЛС, подключенных к ИЗ-1Б-R3 L1.42, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС.
Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.
Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.
Применение изоляторов шлейфа в АЛС позволяет:
разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа; разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС. – при возникновении КЗ в АЛС сохраняет работоспособным извещатель, установленный на ИЗ-1Б-R3, независимо от того, какой сегмент АЛС изолирует встроенный изолятор. При большом количестве ИЗ-1Б-R3 в адресной линии связи (более 25 шт.) рекомендуется использовать кабель сечением 0,5 мм2.
