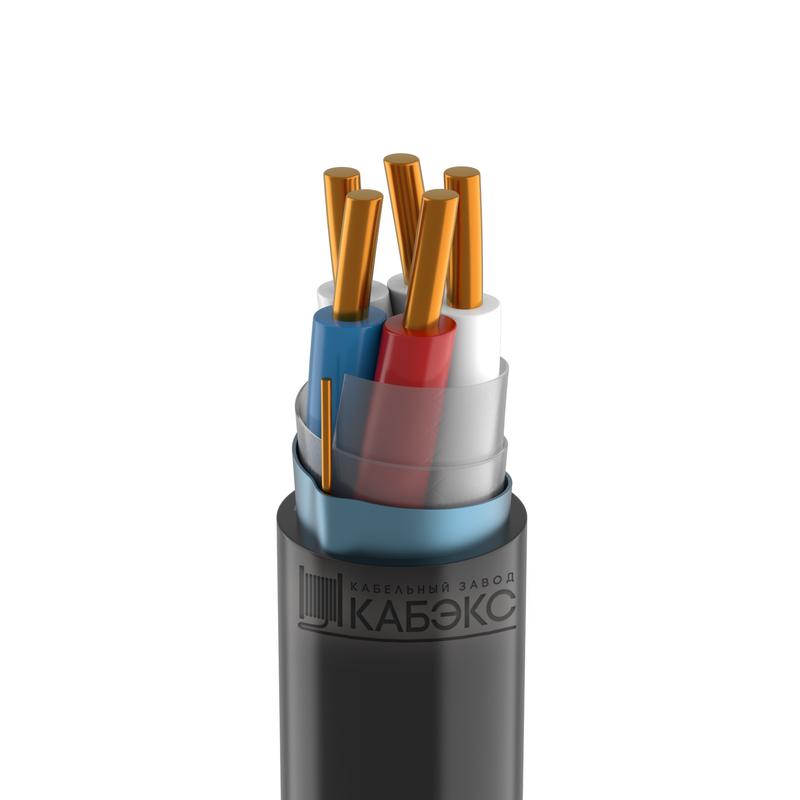

Кабель КВВГЭнг(А)-LS 5х1.5 (м) Кабэкс Т0000063428

Основные отличия контрольного кабеля КВВГ от силового ВВГ — в назначении, конструкции и эксплуатационных характеристиках.

1. Назначение

• ВВГ — силовой кабель. Предназначен для передачи и распределения электрической энергии в стационарных установках (сети, промышленные и бытовые объекты).

• КВВГ — контрольный кабель. Служит для передачи низковольтных сигналов управления в системах автоматики, сигнализации, блокировки, телемеханики и других системах контроля.

2. Конструкция и гибкость

• ВВГ: жёсткая конструкция, рассчитана на стационарную прокладку.

• КВВГ: гибкая конструкция, позволяет прокладывать в труднодоступных местах и при необходимости менять положение кабеля.

3. Количество и сечение жил

• ВВГ: от 1 до 5 жил, сечение — от 1,5 мм² до 240 мм² (и более). Жилы мощные, рассчитаны на большие токи.

• КВВГ: обычно от 4 до 72 жил, сечение — от 0,75 мм² до 10 мм² (для медных) или от 2,5 мм² до 10 мм² (для алюминиевых). Жилы тоньше, так как передают маломощные сигналы управления.

4. Изоляция и оболочка

• Оба кабеля имеют изоляцию и оболочку из ПВХ‑пластиката.

• ВВГ: изоляция каждой жилы и общая оболочка толще (например, для сечения 2,5 мм² толщина изоляции — 0,8 мм, оболочки — 1,5 мм). Это обеспечивает стойкость к высоким нагрузкам и механическим повреждениям.

• КВВГ: изоляция и оболочка тоньше (для сечения 2,5 мм² изоляция — 0,7 мм, оболочка — 1,2 мм), так как кабель не рассчитан на высокие токи и напряжения.

5. Температурный режим

• ВВГ: максимальная температура нагрева жилы — 80 °C.

• КВВГ: максимальная температура нагрева — до 70 °C (для ПВХ‑изоляции).

6. Испытательные напряжения

• ВВГ: выдерживает испытание напряжением до 3000 В в течение 10 минут (или десятикратное увеличение эксплуатационного напряжения).

• КВВГ: испытание напряжением до 2500 В в течение 5 минут; в эксплуатационном режиме — 1500 В переменного тока.

7. Особенности маркировки жил

• ВВГ: фазные провода могут иметь буквенную маркировку; нулевой проводник — синий; заземляющая жила — жёлто‑зелёная (может быть меньшего сечения).

• КВВГ: жилы скручены в повив с обязательной счётной жилой (синяя) и направляющей (красная), остальные — других цветов. Это облегчает идентификацию при монтаже и обслуживании.

8. Область применения

• ВВГ: жилые, административные и промышленные здания для подачи электроэнергии (освещение, розетки, силовые линии).

• КВВГ: системы автоматики, сигнализации, телемеханики, управления оборудованием, где требуется передача управляющих сигналов.

9. Срок службы

• ВВГ: около 15–25 лет.

• КВВГ: до 30 лет (при соблюдении условий эксплуатации).

Вывод

• ВВГ выбирают, когда нужно передать и распределить электрическую энергию (питание оборудования, освещение, розеточные группы).

• КВВГ применяют, чтобы соединить устройства автоматики и сигнализации, передать управляющие сигналы.

Важно: заменять ВВГ на КВВГ (и наоборот) нельзя — это нарушает требования безопасности и работоспособности системы. Каждый кабель предназначен для строго определённой задачи.
