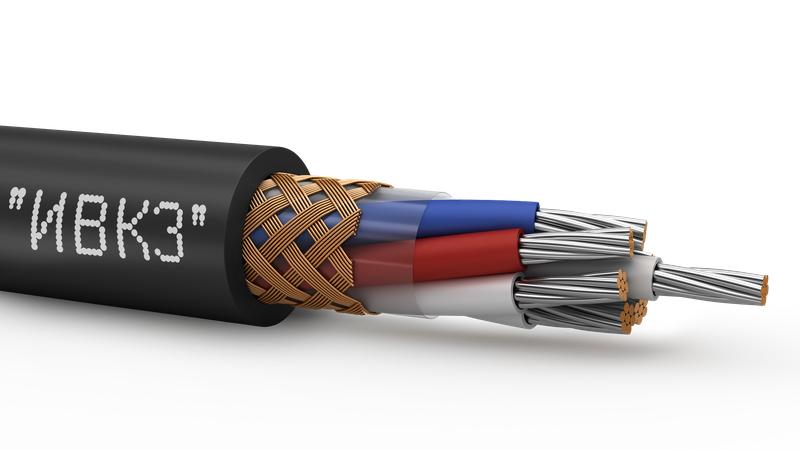

Кабель МКЭШВнг(А)-LS 3х2х0.75 (м) ИВКЗ 00-00026767

Расшифровка маркировки МКЭШ

• М — монтажный (кабель предназначен для межприборного монтажа, подключения электрических и электронных устройств);

• К — кабель (а не провод);

• Э — экранированный (есть защитный экран от электромагнитных помех);

• Ш — защитная шланговая оболочка (из ПВХ‑пластиката или полиуретана).

Основные характеристики

• Номинальное напряжение:

  • до 500 В переменного тока (частота до 400 Гц);

  • до 750 В постоянного тока.

• Количество жил: от 2 до 37.

• Сечение жил: от 0,35 мм² до 2,5 мм² (в некоторых модификациях — до 6 мм²).

• Материал жил: медные (лужёные или нелужёные), многопроволочные (класс гибкости 3–4 по ГОСТ 22483).

• Изоляция жил: поливинилхлоридный пластикат (ПВХ).

• Экран: медная оплётка или алюминиевая фольга (защищает от электромагнитных помех).

• Оболочка: ПВХ‑пластикат или полиуретан (обеспечивает механическую защиту и влагостойкость).

• Температурный диапазон:

  • эксплуатация: от −50 °C до +50 … +70 °C;

  • прокладка: не ниже −15 °C.

• Радиус изгиба: не менее 5 наружных диаметров кабеля.

• Срок службы: до 25 лет (при соблюдении условий эксплуатации).

• Влажность: до 98 % при +35 °C.

Сфера применения

МКЭШ используют там, где нужна надёжная передача управляющих, сигнальных и коммутационных сигналов при наличии электромагнитных помех:

• Промышленность:

  • автоматизация технологических процессов;

  • подключение оборудования в энергетике и на производственных линиях;

  • системы безопасности и контроля.

• Связь и телекоммуникации:

  • локальные сети;

  • видеонаблюдение;

  • автоматические телефонные станции (АТС);

  • телецентры (сопряжение блоков передачи данных).

• Транспорт:

  • светофоры;

  • табло на станциях и вокзалах.

• Медицина: подключение медицинского оборудования.

• Строительство и инфраструктура:

  • электрооборудование зданий;

  • взрывоопасные зоны класса IIВТ4 (при соответствующей маркировке).

• Слаботочные системы:

  • охранная и пожарная сигнализация;

  • аудио‑ и видеосвязь;

  • контрольно‑измерительные приборы и автоматы (КИПиА), датчики.

Особенности монтажа и эксплуатации

• Экранирование. Экран обязательно заземляют для эффективной защиты от помех.

• Защита концов. Разделанные концы кабеля должны быть гидроизолированы (например, эпоксидной смолой или термоусадочной муфтой).

• Способы прокладки:

  • в кабель‑каналах, гофрах, металлических лотках;

  • в кабельной канализации;

  • в открытом грунте (при условии защиты от механических повреждений);

  • внутри помещений и снаружи.

• Не предназначен для:

  • прямого воздействия солнечного ультрафиолета без защиты (оболочка не всегда УФ‑стойкая);

  • прокладки в земле без дополнительной защиты (трубы, короба).

Модификации (примеры)

• МКЭШ 2×0,75 — 2 жилы сечением 0,75 мм².

• МКЭШ 5×1,5 — 5 жил сечением 1,5 мм².

• МКЭШнг — оболочка из самозатухающего материала (не поддерживает горение при групповой прокладке).

• МКЭШнг‑LS — низкое дымо‑ и газовыделение при горении.

• МКЭШнг‑FRLS — огнестойкая изоляция с низким дымовыделением.

Преимущества

• Гибкость — удобен для монтажа в ограниченном пространстве.

• Экранирование — защита от электромагнитных наводок.

• Влаго‑ и химическая стойкость — устойчив к маслам, бензину, растворителям.

• Широкий температурный диапазон — подходит для суровых условий.

• Долговечность — срок службы до 25 лет.
