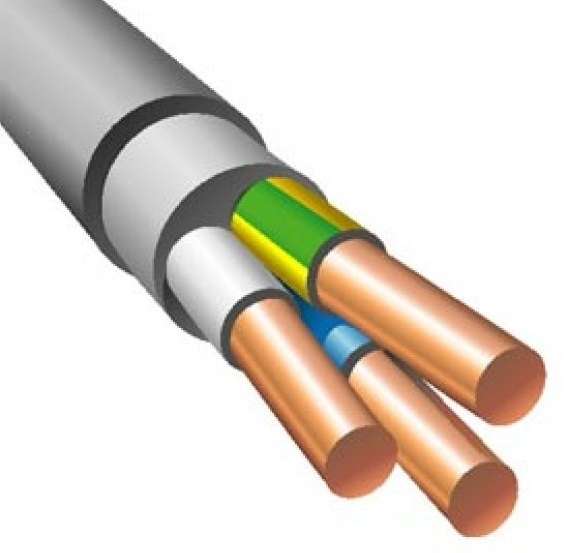

Кабель NUM-J 3х2.5 (бухта) (м) ЭЛЕКТРОКАБЕЛЬ НН 000006667

Как рассчитать сечение кабеля

Выбор сечения кабеля — ключевой этап проектирования электропроводки. Неправильный расчёт ведёт к перегреву, потерям напряжения и риску возгорания. Ниже — основные методы и правила.

1. Расчёт по мощности и току

Шаг 1. Определите силу тока I (А) по формуле:

I=U⋅cosφP​,

где:

• P — суммарная мощность нагрузки (Вт);

• U — напряжение сети (В): 220 В для однофазной, 380 В для трёхфазной;

• cosφ — коэффициент мощности:

  • 0,95–1,0 — для ламп, обогревателей, компьютеров;

  • 0,8–0,9 — для холодильников, стиральных машин, кондиционеров;

  • 0,7–0,8 — для электродвигателей, насосов.

Шаг 2. По рассчитанному току выберите сечение из таблиц допустимых токов (см. ниже). Учитывайте:

• материал жилы (медь/алюминий);

• способ прокладки (открытая, в трубе, в стене);

• количество параллельно проложенных кабелей.

2. Расчёт с учётом длины линии и падения напряжения

Для длинных линий (более 30 м) важно проверить падение напряжения.

Формула для сечения S (мм²):

S=ΔU⋅Uρ⋅L⋅I⋅2​⋅100%,

где:

• ρ — удельное сопротивление (Ом·мм²/м):

  • медь: 0,0175;

  • алюминий: 0,028;

• L — длина линии (м);

• I — расчётный ток (А);

• ΔU — допустимое падение напряжения (В).

Допустимое падение напряжения: не более 5 % от номинального:

• для 220 В — максимум 11 В;

• для 380 В — максимум 19 В.

Если расчётное S получается меньше, чем по току, берите большее значение.

3. Ориентировочные сечения для бытовых сетей

• Освещение (лампы, светодиоды): 1,5 мм².

• Розетки (общая нагрузка до 3–4 кВт): 2,5 мм².

• Электроплита, варочная панель (4–7 кВт): 4–6 мм².

• Бойлер, кондиционер (2–3 кВт): 2,5 мм².

• Ввод в квартиру/дом (до 15 кВт): 10 мм² (медь).

4. Таблицы допустимых токов для медных жил (при +30 °C)

Открытая прокладка (воздух):

Скрытая прокладка (в трубе/стене):

Для алюминиевых жил значения уменьшайте на 30–40 %.

5. Важные факторы, влияющие на выбор сечения

• Материал жилы: медь предпочтительнее (лучше проводимость, меньше нагрев). Алюминий дешевле, но требует большего сечения.

• Способ прокладки: в трубе/стене ток снижается из‑за худшего теплоотвода.

• Температура среды: при +40 °C и выше допустимый ток уменьшайте на 10–15 %.

• Количество кабелей рядом: если рядом проложены 2–3 кабеля, снижайте допустимый ток на 10–20 %.

• Пусковые токи: для двигателей учитывайте 5–7‑кратный скачок тока при запуске.

• Запас по сечению: рекомендуется брать на 10–20 % больше расчётного (на случай увеличения нагрузки).

6. Ошибки, которых нужно избегать

• Использование кабелей без маркировки: невозможно проверить соответствие сечения.

• Игнорирование длины линии: на длинных участках падение напряжения может быть критичным.

• Недооценка пусковых токов: приводит к перегрузке и отключению автоматов.

• Экономия на сечении: чревата перегревом, оплавлением изоляции и пожаром.

7. Алгоритм выбора сечения (кратко)

1. Сложите мощности всех приборов на линии.

2. Рассчитайте ток по формуле I=P/(U⋅cosφ).

3. Выберите сечение по таблицам (с учётом способа прокладки).

4. Проверьте падение напряжения для длинных линий.

5. Возьмите сечение с запасом 10–20 %.

6. Убедитесь, что кабель соответствует ГОСТ и имеет сертификацию.

8. Примеры расчёта

Пример 1. Освещение (10 ламп × 10 Вт = 100 Вт), U=220 В, cosφ=1.

• Ток: I=100/(220⋅1)≈0,45 А.

• По таблице: достаточно 1,5 мм² (даже с запасом).

Пример 2. Розетка для стиральной машины (2500 Вт), U=220 В, cosφ=0,8.

• Ток: I=2500/(220⋅0,8)≈14,2 А.

• По таблице (скрытая прокладка): 2,5 мм² (допустимый ток 21 А).

Пример 3. Линия 50 м для электроплиты (6000 Вт), U=220 В, cosφ=0,9.

• Ток: I=6000/(220⋅0,9)≈30,3 А.

• Падение напряжения (медь, S=6 мм²):

  ΔU=6⋅2200,0175⋅50⋅30,3⋅2​⋅100%≈4,0%(допустимо).

• Выбираем 6 мм².

Итог: для точного расчёта нужны: мощность нагрузки, длина линии, напряжение, способ прокладки и условия среды. Если сомневаетесь — проконсультируйтесь со специалистом.
