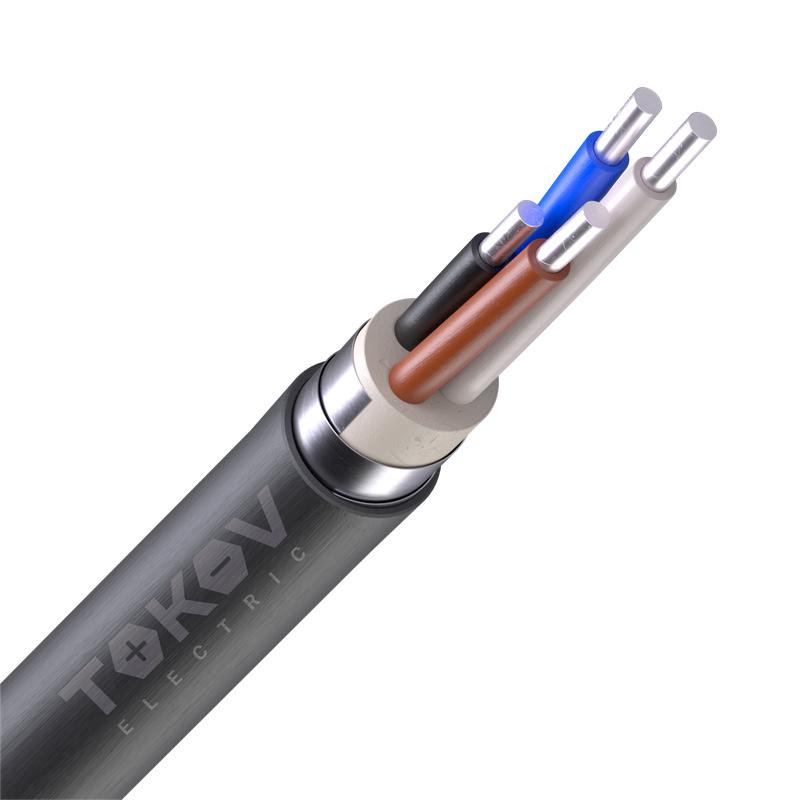

Кабель TOKOV ELECTRIC АВБШв 4х16 ОК (N) 0.66кВ (м) УТ000030756

Какая защита нужна при прокладке бронированного кабеля

При прокладке бронированного кабеля важно обеспечить его защиту от механических повреждений, коррозии, влаги и иных внешних воздействий. Ниже — ключевые меры защиты.

Защита при прокладке в грунте

• Песчаная подушка. На дно траншеи укладывают слой песка толщиной 10–15 см. Это сглаживает неровности грунта и предохраняет оболочку кабеля.

• Засыпка песком. После укладки кабель засыпают ещё одним слоем песка (10–15 см).

• Сигнальная лента. На глубине 20–30 см от поверхности грунта над кабелем прокладывают сигнальную ленту. Она предупреждает о наличии кабеля при будущих земляных работах.

• Укладка «змейкой». Кабель прокладывают с небольшим запасом по длине (2–3 %), формируя плавные изгибы. Это компенсирует температурные расширения и сжатия.

• Глубина заложения. Минимальная глубина зависит от напряжения:

  • до 20 кВ — не менее 0,7 м;

  • 35 кВ и выше — не менее 1 м.

  При входе в здание (на участке до 2 м) допускается глубина 0,5 м — но только при дополнительной защите трубой или коробом.

Заземление брони

Заземление брони — обязательная мера безопасности: она защищает от поражения током при повреждении изоляции.

• Обязательность. Броня должна быть заземлена с обеих сторон линии. Это обеспечивает защиту при пробое изоляции на броню.

• Способы заземления. Броню присоединяют к контуру заземления болтовым соединением или сваркой. Важно обеспечить надёжный электрический контакт.

• Сопротивление. Значение сопротивления заземляющего устройства должно соответствовать требованиям ПУЭ.

• Заземление муфт. Если кабель состоит из нескольких отрезков, соединительные муфты тоже заземляют. Для этого применяют гибкие многопроволочные медные проводники.

Дополнительные меры защиты

• Нестабильные грунты, скальные породы, вечная мерзлота. Рекомендуется кабель с проволочной броней.

• Стабильные грунты. Допустимо использовать кабель с ленточной броней.

• Места с повышенным риском деформации (дороги, строительные площадки). Применяют защитные трубы (асбестоцементные, ПНД) или кабельные каналы.

• Агрессивные среды (грунты с солями, кислотами, щелочами). Используют кабель с антикоррозионной защитой либо прокладывают его в защитных трубах.

• Защита от грызунов и насекомых. Броня сама служит барьером; в отдельных случаях применяют специальные оболочки или обработку.

Требования к прокладке в помещениях

• Прокладка по сырому бетону или дереву. Запрещена без зазора более 5 см между кабелем и токопроводящей поверхностью. Для зазора используют кронштейны или желоба.

• Ввод в здание. Осуществляют через фундамент или стену с предварительной установкой трубы (металлической или пластиковой). Диаметр трубы должен быть вдвое больше диаметра кабеля.

• Заземление внутри помещений. Броню заземляют:

  • в электрощите;

  • со стороны опоры, от которой идёт кабель.

  В месте ввода в щит кабель разделывают на жилы, а броню соединяют с корпусом электрощита (который тоже должен быть заземлён).

Рекомендации

1. Анализ грунта. Перед прокладкой проверьте грунт на наличие агрессивных химических веществ и механических включений.

2. Выбор марки кабеля. Учитывайте:

   • тип грунта;

   • уровень грунтовых вод;

   • механические нагрузки;

   • коррозионную активность среды.

3. Соблюдение ПУЭ. Все работы выполняйте в соответствии с Правилами устройства электроустановок и иными нормативными документами.

Для сложных условий (прокладка под водой, в шахтах и т. п.) рекомендуется привлекать квалифицированных специалистов для проектирования и монтажа кабельных линий.
