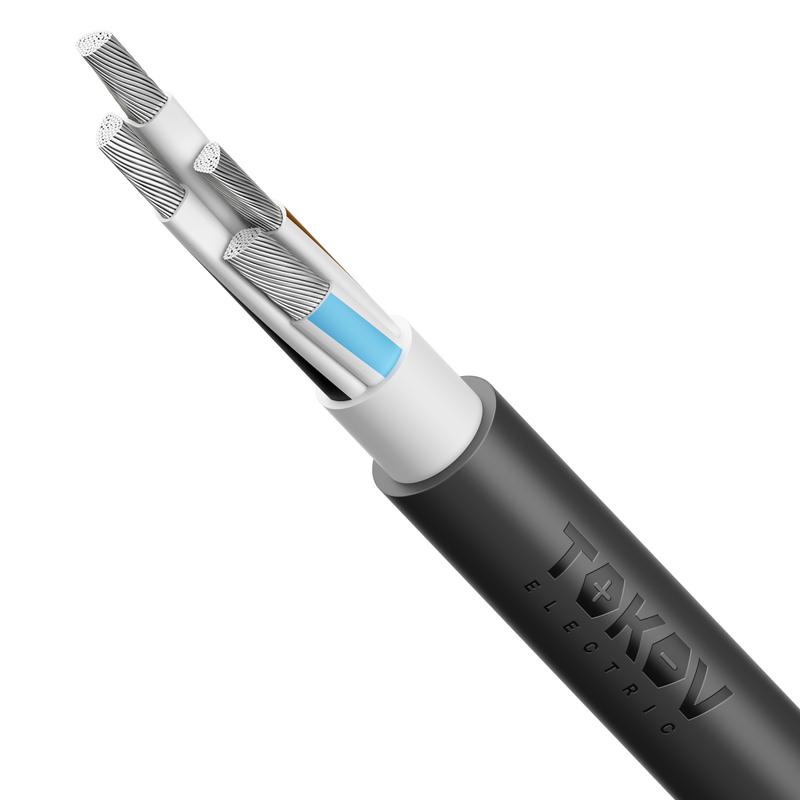

Кабель TOKOV ELECTRIC АВВГнг(А)-LS 4х150 МС (N) 1кВ (м) УТ000030795

Токовая нагрузка кабеля: ключевые аспекты и ориентировочные значения

Токовая нагрузка (допустимый длительный ток) — это максимальный ток, который кабель может проводить без перегрева изоляции в заданных условиях эксплуатации.

От чего зависит токовая нагрузка

1. Сечение жилы — главный фактор: чем больше сечение, тем выше допустимый ток.

2. Материал жилы — медь проводит ток лучше алюминия (при одинаковом сечении медный кабель выдерживает больший ток).

3. Способ прокладки — влияет на охлаждение:

   • открытая прокладка (на воздухе) — лучший теплоотвод, выше ток;

   • в трубах, коробах, земле — худший теплоотвод, ток ниже.

4. Количество жил — многожильные кабели греются сильнее одножильных.

5. Температура среды — при повышении температуры допустимый ток снижается.

6. Коэффициент мощности (cos φ) — учитывается при расчёте для реактивных нагрузок (двигатели, трансформаторы).

7. Длина линии — влияет на падение напряжения (при большой длине может потребоваться увеличение сечения).

Ориентировочные значения допустимого тока (А) для медных кабелей*

Ориентировочные значения для алюминиевых кабелей*

Важные замечания

1. Данные таблицы — ориентировочные. Для точного расчёта используйте:

   • ПУЭ (Правила устройства электроустановок), гл. 1.3;

   • ГОСТ на конкретный тип кабеля;

   • онлайн‑калькуляторы с учётом всех факторов.

2. При групповой прокладке (в пучках, коробах) применяйте снижающие коэффициенты (0,6–0,9 в зависимости от количества кабелей и способа прокладки).

3. Для длинных линий (более 30 м) проверяйте падение напряжения — оно не должно превышать 5 % от номинала.

4. При прокладке в земле учитывайте тепловое сопротивление грунта и глубину заложения.

5. Для кабелей с изоляцией из сшитого полиэтилена (СПЭ) допустимые токи выше на 10–15 % по сравнению с ПВХ.

Как рассчитать токовую нагрузку самостоятельно

1. Определите расчётный ток нагрузки по формуле:

I=U⋅cosφP​

где:

• I — ток (А);

• P — мощность нагрузки (Вт);

• U — напряжение (В);

• cosφ — коэффициент мощности (для бытовых сетей ≈ 0,95; для двигателей ≈ 0,7–0,8).

2. Выберите сечение кабеля по таблицам ПУЭ с учётом способа прокладки и температуры.

3. Проверьте падение напряжения:

ΔU=10003​⋅I⋅L⋅(R⋅cosφ+X⋅sinφ)​

где:

• L — длина линии (м);

• R — активное сопротивление жилы (Ом/км);

• X — индуктивное сопротивление (Ом/км).

Примечание:

• *Значения приведены для температуры окружающей среды +25 °C и cos φ = 0,85.

• Для точного подбора сечения всегда консультируйтесь с проектировщиком или используйте специализированные программы расчёта.
