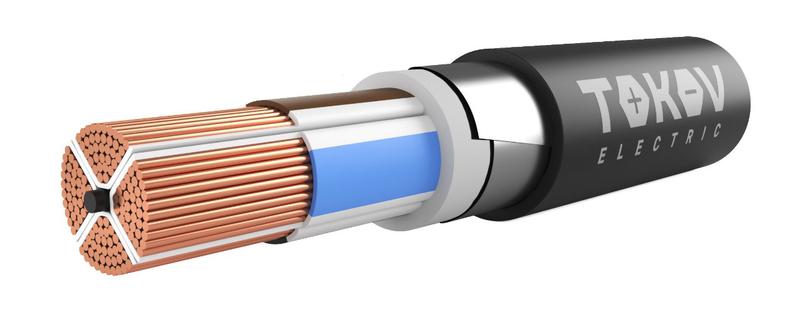

Кабель TOKOV ELECTRIC ВБШвнг(А)-LS 4х150 МС (N) 1кВ (м) 000015987

Как соединить бронированный кабель с проводом СИП

Соединение бронированного кабеля с самонесущим изолированным проводом (СИП) требует соблюдения норм электробезопасности и применения специализированных соединительных элементов. Ниже — основные методы и порядок выполнения работ.

Методы соединения

1. Прокалывающие зажимы
   Наиболее распространённый способ: зубцы зажима прокалывают изоляцию СИП, обеспечивая надёжный контакт без зачистки провода.
   Преимущества:

   • простота монтажа;

   • герметичность соединения;

   • возможность работы под напряжением (при соблюдении техники безопасности).

   Порядок действий:

   1. Выберите зажим, соответствующий сечению СИП и подключаемого провода.

   2. Установите зажим на СИП, совместив направляющие пазы.

   3. Зачистите конец бронированного кабеля на 15–20 мм, удалите окисную плёнку.

   4. Вставьте зачищенный провод в отверстие зажима до упора.

   5. Затяните верхний болт зажима, контролируя момент затяжки (по инструкции к зажиму).

   6. Проверьте равномерность прокалывания изоляции СИП и надёжность фиксации провода.

   Важно: строго соблюдайте указанный момент затяжки. Недостаточная затяжка приведёт к плохому контакту, чрезмерная — к повреждению жилы.

2. Болтовые соединения
   Применяются преимущественно в распределительных щитах и закрытых помещениях. Требуют полной зачистки изоляции.

   Порядок действий:

   1. Зачистите концы проводов до металлического блеска.

   2. Используйте шайбы и гайки для фиксации проводов на болте.

   3. Обеспечьте надёжный контакт между жилами.

   4. Изолируйте соединение термоусадочными трубками или другими изоляционными материалами.

   Ограничения:

   • менее устойчивы к коррозии и вибрации;

   • не рекомендуются для уличного монтажа без дополнительной защиты.

3. Опрессовка гилями
   Обеспечивает высокую надёжность соединения, но требует специального инструмента и навыков.

   Порядок действий:

   1. Выберите гильзу, соответствующую сечению проводов.

   2. Снимите изоляцию с концов проводов на длину, указанную в инструкции к гильзе.

   3. Вставьте провода в гильзу.

   4. Опрессовайте гильзу механическим или гидравлическим инструментом (по рекомендациям производителя).

   Особенности:

   • для алюминиевых жил — алюминиевые гильзы, для медных — медные;

   • при соединении алюминия и меди используйте алюмомедные наконечники или шайбы;

   • перед опрессовкой алюминиевые наконечники и гильзы зачистите и смажьте кварцево‑вазелиновой пастой.

Важные рекомендации

• Заземление брони. Если бронированный кабель имеет металлическую броню, её необходимо заземлить согласно требованиям ПУЭ.

• Защита от влаги и пыли. Места соединений должны быть герметичны, особенно при уличном монтаже. Используйте герметичные муфты, термоусадочные трубки или специальные защитные кожухи.

• Выбор метода по условиям эксплуатации:

  • для уличного монтажа предпочтительны прокалывающие зажимы;

  • для внутренних работ — болтовые соединения или опрессовка.

• Соблюдение норм. Все работы выполняйте в соответствии с Правилами устройства электроустановок (ПУЭ) и другими действующими нормативами.

• Техника безопасности. При работе с электрооборудованием соблюдайте правила электробезопасности. Для работ с высоковольтными линиями привлекайте квалифицированных специалистов.
