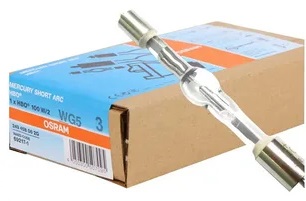

Лампа OSRAM HBO 100W/2 2200 lm 82мм*10мм SFa7.5/SFa9 17-25 V

Лампа OSRAM HBO 100W/2: подробное описание

Общее назначение
Это ртутная короткодуговая лампа мощностью 100 Вт, предназначенная для профессионального оборудования, где требуется интенсивный точечный источник света с широким спектральным диапазоном (включая УФ‑излучение). Применяется в микроскопии, УФ‑отверждении, волоконно‑оптических системах и других областях, требующих высокой яркости и стабильного спектра.

Принцип работы
Свет образуется за счёт электрического разряда в парах ртути под высоким давлением. В холодной лампе давление низкое, но при разогреве оно возрастает, обеспечивая:

• интенсивное излучение в видимом диапазоне;

• мощное УФ‑излучение;

• многолинейный спектр (набор дискретных спектральных линий), полезный для точных оптических задач.

Основные технические характеристики

• Мощность: 100 Вт (номинальная).

• Рабочее напряжение: 17–25 В постоянного тока (DC) — требует точного согласования с источником питания.

• Световой поток: 2200 лм — высокая эффективность для лампы такого класса.

• Сила света: 260 кд — интенсивный направленный источник.

• Срок службы: 200 часов — при соблюдении режимов питания, охлаждения и правил эксплуатации.

• Габариты:

  • диаметр колбы: 10 мм;

  • длина без цоколей: 82 мм;

  • общая длина (с цоколями): 90 мм.

• Тип цоколя:

  • анод (+): SFa9‑2;

  • катод (−): SFa7.5‑2 — требует совместимого патрона в оборудовании.

• Расстояние до светового центра (LCL): 43 мм — важно для точной фокусировки в оптических системах.

• Положение горения: допустимо отклонение ±90° от вертикального — гибкость монтажа.

• Номинальный ток: 4,3–5,6 А — необходимо учитывать при выборе источника питания.

• Страна производства: Чехия — соответствие европейским стандартам качества.

Конструктивные особенности

• Короткая дуга — обеспечивает высокую пространственную когерентность и возможность фокусировки.

• Двухцокольная конструкция — надёжное электрическое соединение и теплоотвод.

• Кварцевая колба — устойчива к УФ‑излучению и термическим нагрузкам.

• Отсутствие встроенного отражателя — предназначена для установки в закрытые оптические системы с внешними элементами (линзами, зеркалами, световодами).

• Герметичность — предотвращает выход паров ртути при правильной эксплуатации.

Области применения

1. Световая микроскопия:

   • флуоресцентная микроскопия;

   • конфокальная микроскопия;

   • исследования с УФ‑возбуждением.

2. Медицинская техника:

   • эндоскопические осветители (в закрытых системах);

   • УФ‑терапия (с фильтрацией и экранированием).

3. Промышленность и наука:

   • УФ‑отверждение покрытий и клеёв;

   • полимеризация фоторезистов;

   • волоконно‑оптические системы освещения;

   • голография и шлирен‑фотография;

   • спектроскопические анализаторы.

4. Специализированные осветительные системы:

   • проекторы с высокой яркостью;

   • оборудование для фотолитографии;

   • лабораторные установки с точным контролем спектра.

Требования к эксплуатации

• Источник питания: обязателен блок питания для ртутных короткодуговых ламп с регулировкой тока и защитой от перенапряжений. Напряжение должно строго соответствовать диапазону 17–25 В DC.

• Охлаждение: обеспечьте активный теплоотвод (вентиляция или жидкостное охлаждение), чтобы температура на концах лампы не превышала допустимых значений.

• Монтаж:

  • устанавливайте только в закрытые корпуса, предназначенные для ртутных ламп;

  • закрепляйте жёстко с одного конца, оставляя второй конец с гибким проводником (учтите тепловое расширение);

  • избегайте механических ударов, вибраций и изгибов проводов.

• Включение: соблюдайте рекомендованный режим запуска (плавный розжиг) для продления срока службы.

• Контроль состояния: регулярно проверяйте колбу на наличие трещин, помутнений или отложений.

Меры безопасности

• Высокое внутреннее давление — при повреждении колбы возможен взрыв. Не используйте лампу с трещинами, царапинами или иными дефектами.

• УФ‑излучение — прямое воздействие опасно для кожи и глаз. Оборудование должно иметь защитные экраны и УФ‑фильтры.

• Температура поверхности — во время работы лампа нагревается до высоких температур. Не прикасайтесь к ней и не допускайте контакта с горючими материалами.

• Ртуть — при разрушении колбы выделяется токсичная ртуть. В случае аварии:

  • немедленно покиньте помещение;

  • проветрите помещение не менее 30 минут;

  • утилизируйте остатки лампы по правилам обращения с опасными отходами.

• Электробезопасность — используйте заземлённые источники питания и избегайте работы во влажных условиях.

Утилизация
Лампа содержит ртуть и относится к опасным отходам. Утилизируйте её:

• через специализированные пункты приёма опасных отходов;

• в соответствии с национальными нормативами (например, директива WEEE в ЕС);

• не выбрасывайте в бытовой мусор или канализацию.

Рекомендации по обслуживанию

1. Перед заменой:

   • отключите питание и дождитесь полного остывания лампы;

   • наденьте чистые перчатки (жировые следы снижают срок службы);

   • осмотрите новую лампу на целостность колбы и цоколей.

2. При установке:

   • убедитесь в совместимости цоколей с патронами оборудования;

   • затяните контакты без чрезмерного усилия;

   • проверьте герметичность корпуса оборудования.

3. В процессе эксплуатации:

   • контролируйте стабильность свечения (мерцание или изменение цвета — признак неисправности);

   • очищайте внешние элементы оптики от пыли (используйте безворсовую ткань);

   • фиксируйте наработку часов для плановой замены.

Преимущества модели

• высокая интенсивность излучения в УФ‑ и видимом диапазонах;

• компактный размер и гибкость монтажа;

• стабильный спектр и яркость в течение всего ресурса;

• совместимость с волоконно‑оптическими системами;

• надёжность при работе в условиях вибраций (например, в мобильном медицинском оборудовании).
