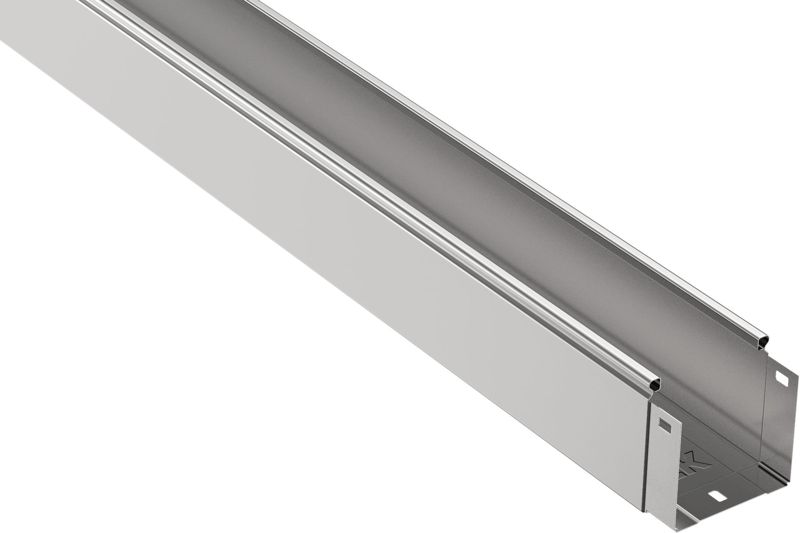

Лоток листовой неперфорированный 100х100 L3000 сталь 0.7мм IEK CLN10-100-100-3

Лоток листовой неперфорированный IEK CLN10‑100‑100‑3 (100×100×3000 мм, сталь 0,7 мм): описание, монтаж и комплектующие

Общие сведения

• Назначение. Прокладка и защита силовых и слаботочных кабелей (до 1000 В) в кабельных трассах.

• Габариты. Высота — 100 мм, ширина — 100 мм, длина — 3000 мм.

• Материал. Оцинкованная сталь (метод Сендзимира).

• Толщина стали. 0,7 мм.

• Цвет. Светло‑серый (RAL 7047).

• Вес. 6 кг.

• Гарантийный срок. 3 года.

• Срок службы. 20 лет.

• Климатическое исполнение. УХЛ2 (рабочая температура: от −50 °C до +50 °C).

• Степень защиты (с крышкой) — до IP20 (по ГОСТ 14254).

Особенности конструкции

• Неперфорированный корпус — полная защита кабеля от механических повреждений и пыли.

• Интегрированный соединитель — упрощает стыковку лотков между собой.

• Совместимость с крышками и перегородками — позволяет разделять потоки кабелей и повышать защиту.

• Проводимость. Является проводящим элементом системы (по ГОСТ 52868 / МЭК 61537).

Где применяется

• Внутри общественных и производственных зданий.

• На объектах розничной торговли.

• Вне помещений — под навесом или на открытом воздухе (при условии защиты от осадков).

• В помещениях с повышенной влажностью.

Чем и как монтировать: комплектующие и инструменты

1. Основные крепёжные элементы

• Комплект соединительный КС М6×10 (винт DIN 7985 + гайка М6Сб DIN 6923) — для соединения лотков между собой и с аксессуарами.

• Болт со стопорным буртом М8×65 + гайка со стопорным буртом М8 — для крепления лотка к кронштейнам и потолочным скобам.

• Перегородка разделительная (h = 100 мм, L = 3000 мм) — для разделения лотка на отсеки (например, для силовой и информационной проводки).

• Крышка на лоток (ширина 100 мм) — для защиты трассы от пыли и влаги.

• Накладка на основание лотка (100 мм) — усиливает жёсткость и герметичность соединения.

2. Опорные и несущие элементы

• Кронштейны настенные/потолочные — для фиксации лотка на вертикальных и горизонтальных поверхностях.

• Скобы потолочные — для подвеса лотка к перекрытиям.

• Опорные стойки и консоли — для создания многоуровневых трасс.

3. Инструменты для монтажа

• Ключ М10 — основной инструмент для затяжки винтов из комплекта КС М6×10 (благодаря квадратному подголовнику болта).

• Дрель/перфоратор — для подготовки отверстий в основании (при креплении к бетону, кирпичу).

• Уровень — для выравнивания лотков по горизонтали/вертикали.

• Рулетка, маркер — для разметки трассы.

• Ножницы по металлу/болторез — при необходимости подрезки лотка.

• Отвёртка/шуруповёрт — для монтажа вспомогательных элементов.

Порядок монтажа (кратко)

1. Разметка трассы. Определите маршрут прокладки, отметьте точки крепления кронштейнов/скоб.

2. Установка опор. Закрепите кронштейны или скобы на стенах/перекрытиях с шагом, соответствующим нагрузке (см. руководство по эксплуатации).

3. Соединение лотков. Стыкуйте лотки с помощью комплекта КС М6×10. Для вертикального монтажа используйте замки крышек.

4. Крепление к опорам. Прикрепите лоток к кронштейнам болтами М8×65 с гайками со стопорным буртом.

5. Установка крышек и перегородок. При необходимости разделите лоток перегородками и закройте крышками (фиксация — защёлкиванием).

6. Проверка устойчивости. Убедитесь, что трасса не имеет люфтов и выдерживает расчётную нагрузку.

Важные замечания

• Безопасность. Все работы проводите исправным инструментом с соблюдением правил электробезопасности.

• Нагрузка. Соблюдайте допустимые рабочие нагрузки (указаны в руководстве по эксплуатации CLN/P.001.1).

• Условия эксплуатации. Не допускайте механических повреждений цинкового покрытия — это снижает коррозионную стойкость.

• Утилизация. Лоток не ремонтопригоден; по истечении срока службы сдайте в пункты приёма чёрных металлов.

• Хранение и транспортировка. Защищайте от влаги и механических повреждений; температурный диапазон — от −50 °C до +50 °C.

Сертификат #1

Скачать

Неперфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные неперфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом по ГОСТ 14918-80 или методом погружения готовых изделий в расплав цинка ГОСТ 9.307. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. Лоток неперфорированный выпускается по ТУ 27.33.13-002-83135016-2017. По требованиям безопасности изделие соответствует ГОСТ Р 52868-2021.
