Модуль сопряжения "R3-МС" Рубеж Rbz-377218
Цена за шт.: 18277.40 руб.
18 277,40 руб.
-
+
в избранное
Доступно для получения на 27.02.2026: 4 шт.
| Бренд: | Рубеж |
| Код LAMPA66: | Rbz-377218 |
| Упаковка: | 1 шт. |
| Дата обновления информации: | 25.02.2026 |
| Страна происхождения: | Российская Федерация |
| Гарантия: | 2 года |
| Документы: | Скачать сертификаты |
Вес и габариты
Вес, г — 278
Длина х Ширина х Высота, мм — 170 x 150 x 37
✅ Более 20 лет поставляем электротехничеcкие товары. Работаем с физическими и юридическими лицами.
✅ При заказе товаров ОПС на сумму свыше 30 тысяч рублей действует бесплатная доставка по г. Екатеринбургу и во многие города РФ (Москва, Санкт-Петербург, Ростов-на-Дону, Новосибирск, Тверь, Тула, Самара и ближайшие к ним населенные пункты) - уточните перед заказом о такой возможности (зависит от наличия на региональных складах наших партнеров)!
| Способ монтажа | Прямая установка |
| Ширина | 170 мм |
| Высота | 108 мм |
| Глубина | 42 мм |
| Количество полюсов | 1 |
| ЕАЭС RU Д-RU.РА05.В.44568/22 | Скачать |
Модуль сопряжения R3-МС является универсальным устройством, сопрягающим приборы и устройства интерфейса R3-Link с другими сторонними интерфейсами. Модуль R3-МС преобразует потоки данных интерфейса R3-Link и передает их в другие интерфейсы, такие как USB, RS-485, RS-232, TTL и обратно.
Основная функция модуля R3-МС - связь приборов интерфейса R3-Link с компьютером: подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов и устройств к USB порту компьютера для конфигурирования всей системы, вывода на мониторинг и управления всеми элементами системы R3-Рубеж.
Прошивка одна, модуль R3-МС может выполнять передачу на компьютер и одновременно одну из остальных функций:
Передача тревожных сообщений от приборов интерфейса R3-Link в системы мониторинга: прием данных из интерфейса R3-Link, перевод этих данных в протокол ContactID и трансляция этих сообщений в интерфейс RS-485 (RS-232) для передачи их на:
передатчик RS-202TD-RR системы мониторинга Lonta-202, Lonta Optima, «Базальт» компании «Альтоника»;
прибор объектовый оконечный ОКО-3-А-ООУ в систему передачи извещений компании «Око»;
объектовую панелью Link-LTE (Союз-GSM) C.Nord (GSM / Ethernet);
контрольную панель Контакт GSM 5-RT3 компании «Ритм»;
GSM/GPRS передатчики NV-2050 (v19 и выше) и NV 290 (v9 и выше) Navigard.
Сопряжение приборов интерфейса R3-Link с оборудованием сторонних производителей по протоколу Modbus RTU: перевод информационных сигналов от приборов интерфейса R3-Link адресной системы Рубеж в формат данных, используемых в протоколе Modbus RTU, и выдача этих данных в порт интерфейса RS-485. Данное сопряжение позволяет передавать состояния зон и исполнительных устройств адресной системы Рубеж во внешние системы сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU, а также принимать внешние команды от сторонних систем по протоколу Modbus RTU для управления устройствами системы Рубеж.
Организация шлюза между двумя разными интерфейсами R3-Link: обеспечивается межинтерфейсный обмен командами по управлению сценариями работы приборов R3-Рубеж-2ОП и контроллеров R3-Рубеж-КАУ2, находящихся в разных интерфейсах R3-Link. Шлюз, осуществляя взаимно перекрестные связи между приборами двух разных интерфейсов R3-Link по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межинтерфейсных связей.

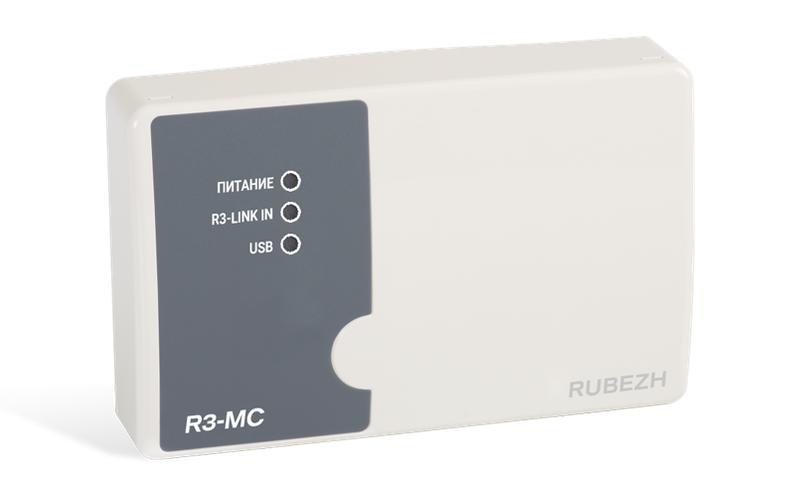

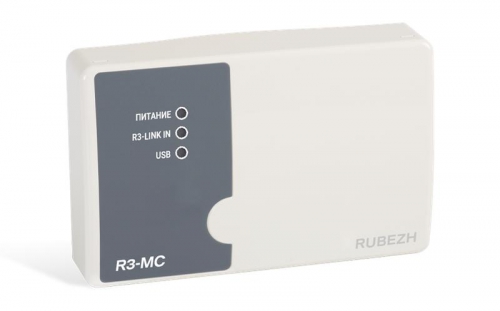

На лицевой стороне модуля R3-МС расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля:
светодиодный индикатор ПИТАНИЕ, отображающий наличие питания на R3-МС;
светодиодный индикатор R3-LINK, отображающий обмен данными в канале R3-Link; светодиодный индикатор USB, отображающий обмен данными с компьютером;
светодиодный индикатор RS-485, отображающий наличие обмена данными с внешними устройствами.
