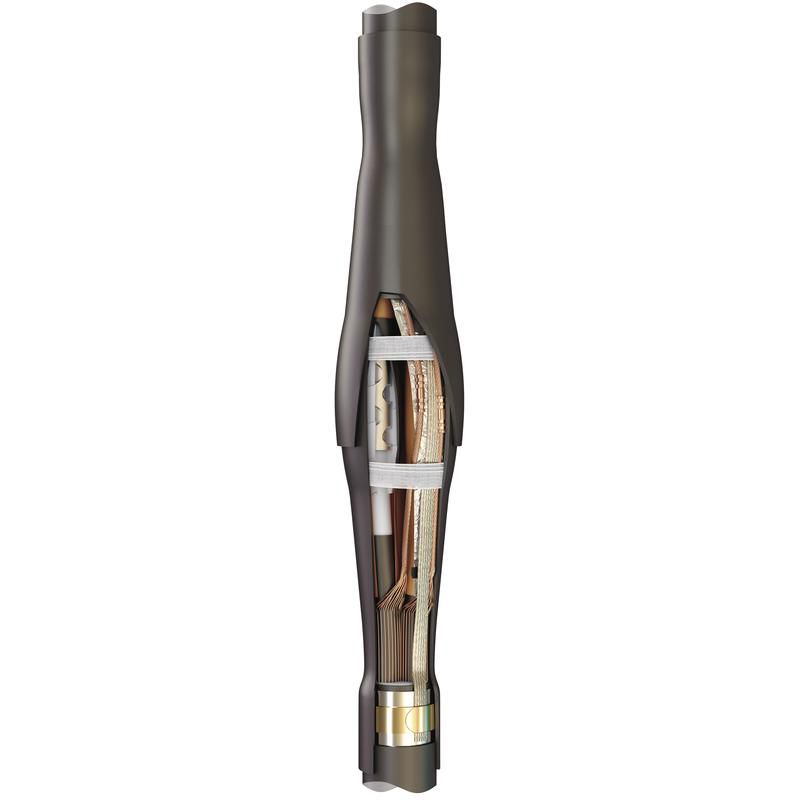

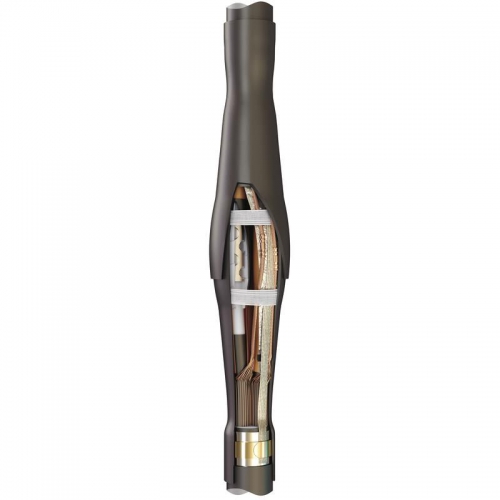

Муфта кабельная 3ПСТ-10-70/120-Б КВТ 66293
12 277,63 руб.
-
+
в избранное
| Бренд: | КВТ |
| Код LAMPA66: | 66293 |
| Цена оптовая за шт.: | 12277.63 руб. |
| Цена за шт.: | 12277.63 руб. |
| Упаковка: | 1 шт. |
| Дата обновления информации: | 01.03.2024 |
| Срок поставки: | 2 дня |
Предназначены для соединения 3-х жильных кабелей с бумажной маслопропитанной изоляцией, броней или без брони. Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля. Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации. Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
| Исполнение | Термоусадочный |
| Не содержит (без) галогенов | Да |
| Количество жил | 3 |
| Номинальное сечение проводника с | 70 кв.мм |
| Номинальное сечение проводника по | 120 кв.мм |
| Для соединения кабелей с бумажной и с пластмассовой изоляцией | Нет |
| Номинальное напряжение U0/U (Um) | 6/10 (12) кВ |
• Предназначены для соединения 3-х жильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней из стальных лент или без брони
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
• Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015
| Тип муфты | Соединительная |
| Технология монтажа | термоусаживаемая |
| Рабочее напряжение, до (кВ) | 10 |
| Сечение жил, мм² | 70 95 120 |
| Количество жил в кабеле | 3 |
| Изоляция кабеля | Сшитый полиэтилен |
| Тип установки | В кабельных каналах и грунте |
| Тип кабеля | без брони с броней |
| Комплектация | с болтовыми соединителями |
| Температура эксплуатации, ˚С | -50...+50 |
| Марки монтируемых кабелей | (А)ПвП/ (А)ПвВ/ (А)ПвБП/ (А)ПвБВ/ (А)ПвПу/ (А)ПвПг/ (А)ПвПуг/ (А)ПвП2г/ (А)ПвПу2г |
| Вес нетто единицы товара, кг | 3.85 |
| Страна происхождения | Россия |
