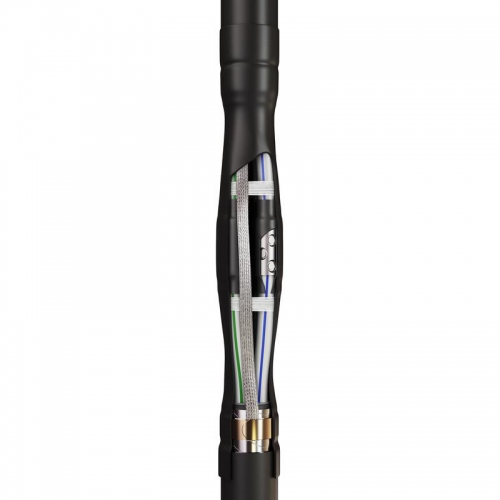

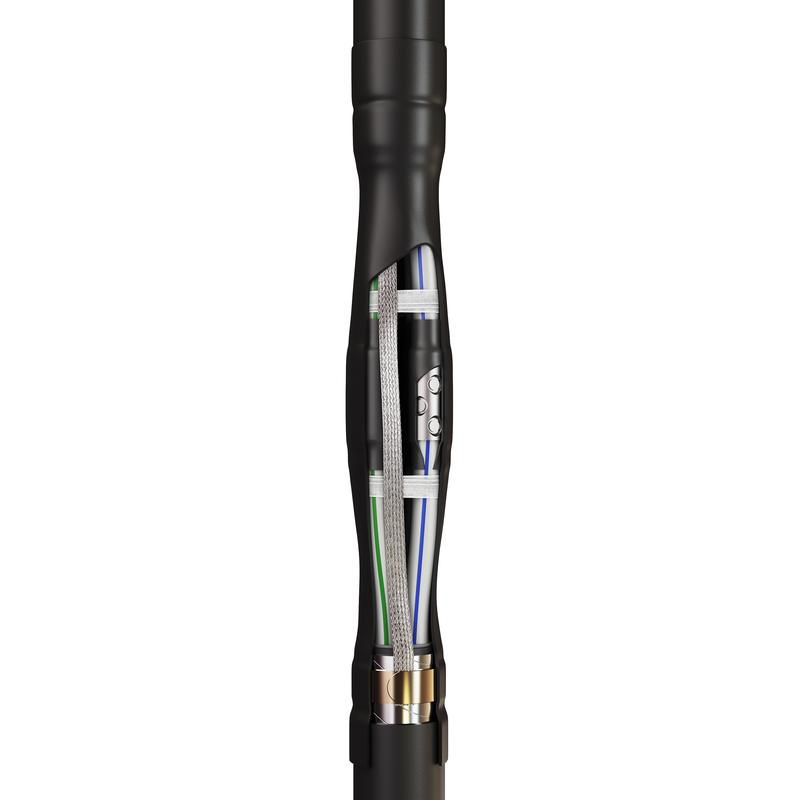

Муфта кабельная 4ПСТ(б)-1-70/120-Б КВТ 57798
4 010,80 руб.
-
+
в избранное
Бренд: | КВТ |
Код LAMPA66: | 57798 |
Цена оптовая за шт.: | 4010.80 руб. |
Цена за шт.: | 4010.80 руб. |
Упаковка: | 1 шт. |
Дата обновления информации: | 22.11.2024 |
Срок поставки: | 2 дня |
Предназначены для оконцевания 4-х жильных кабелей с пластмассовой изоляцией (ПВХ/СПЭ) с броней и без брони на напряжение до 1 кВ.
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, NYY
Исполнение | Термоусадочный |
Не содержит (без) галогенов | Да |
Количество жил | 4 |
Допуск к эксплуатации в горнодобывающей промышленности | Нет |
С концентрическим экранированием | Нет |
Номинальное сечение проводника с | 70 кв.мм |
Номинальное сечение проводника по | 120 кв.мм |
Для соединения кабелей с бумажной и с пластмассовой изоляцией | Да |
Номинальное напряжение U0/U (Um) | 0.6/1 (1.2) кВ |
• Предназначены для соединения 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней и без брони
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:(А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп
• Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Кожух надежно защищает, герметизирует и армирует муфту
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Тип муфты | Соединительная |
Технология монтажа | термоусаживаемая |
Рабочее напряжение, до (кВ) | 1 |
Сечение жил, мм² | 70 95 120 |
Количество жил в кабеле | 4 |
Изоляция кабеля | Пластмассовая |
Тип установки | В кабельных каналах и грунте |
Тип кабеля | с броней |
Комплектация | с болтовыми соединителями |
Температура эксплуатации, ˚С | -50...+50 |
Марки монтируемых кабелей | АВБбШв, ВБбШв, АПвБбШв, ПвБбШв, АПвБбШп, ПвБбШп, АВБВ, ВБВ, АВВБ, ВВБ, АВВБГ, ВВБГ |
Вес нетто единицы товара, кг | 1.07 |
Страна происхождения | Россия |
