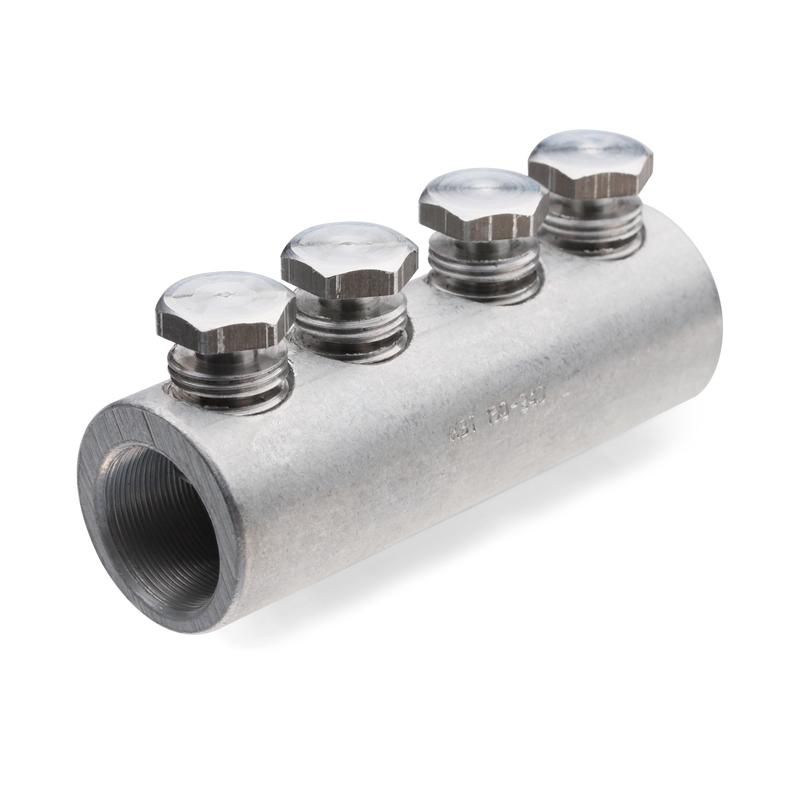

Соединитель болтовой 4СБ-70/120 КВТ 65814

• Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
• Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
• Рядное расположение болтов на корпусе соединителя
• Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
• Рабочее напряжение: до 10 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
• Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
• На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
• Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Тип коннектора	соединитель болтовой
Особенности конструкции	Рядное расположение болтов Эксцентриковое отверстие под жилу
Рабочее напряжение, до (кВ)	10
Материал жилы	алюминий медь
Сечение жилы, мм²	70 95 120
Класс гибкости жилы	1 2 3 4 5 6
Материал контактной части	алюминиевый сплав
Покрытие контактной части	без покрытия
Технология монтажа	срывные болты

Вес нетто единицы товара, кг

0.1026

Страна происхождения

Россия

Паспорт

Скачать
