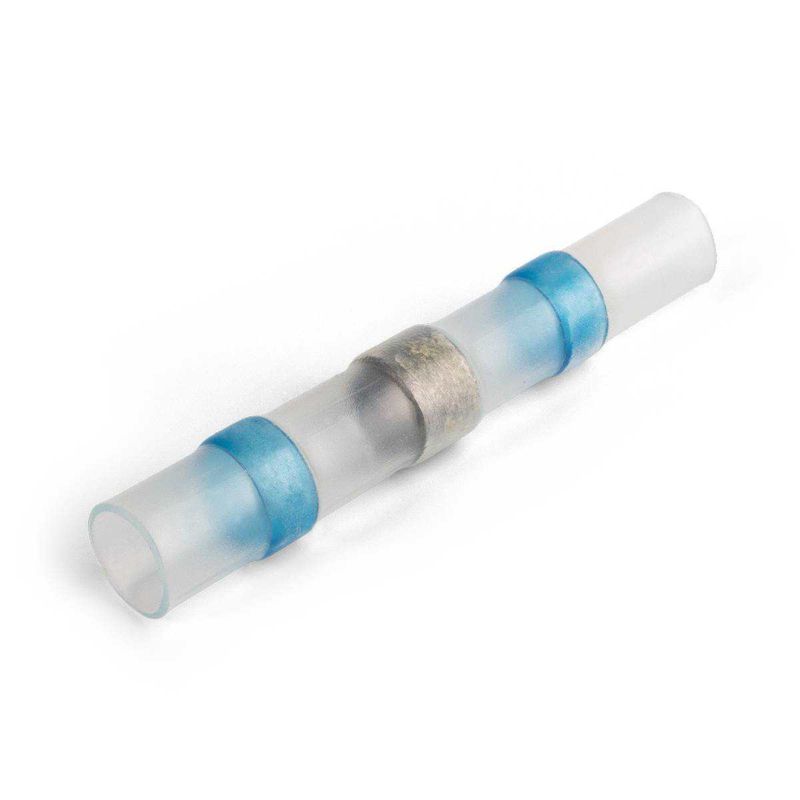

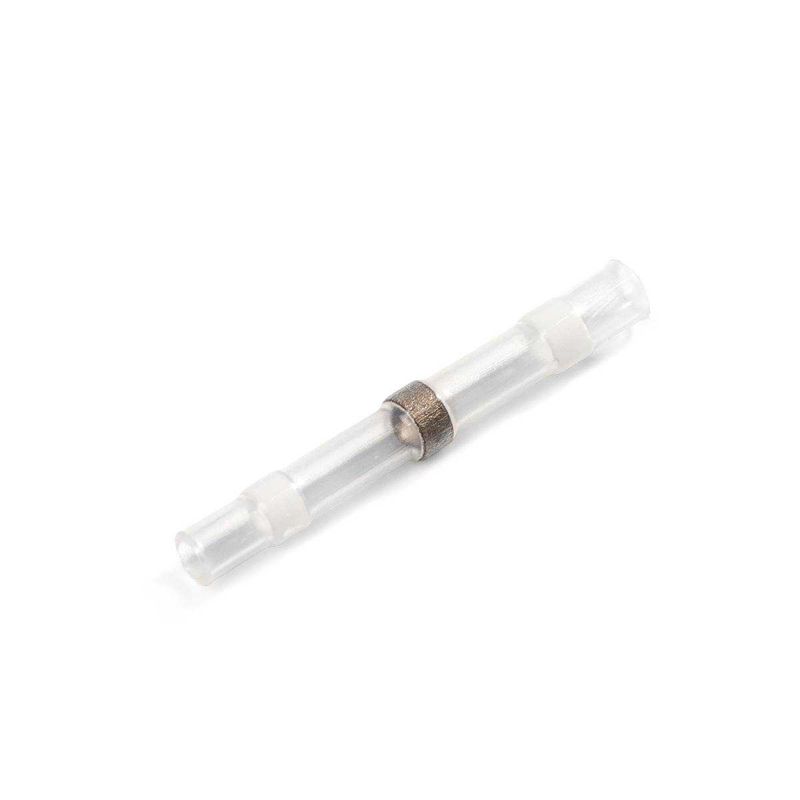

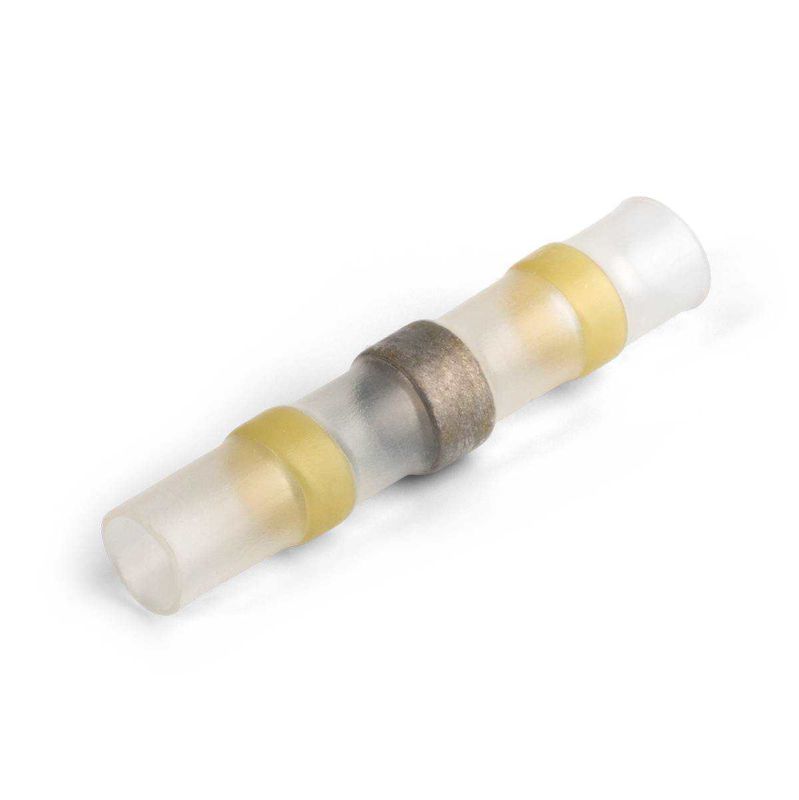

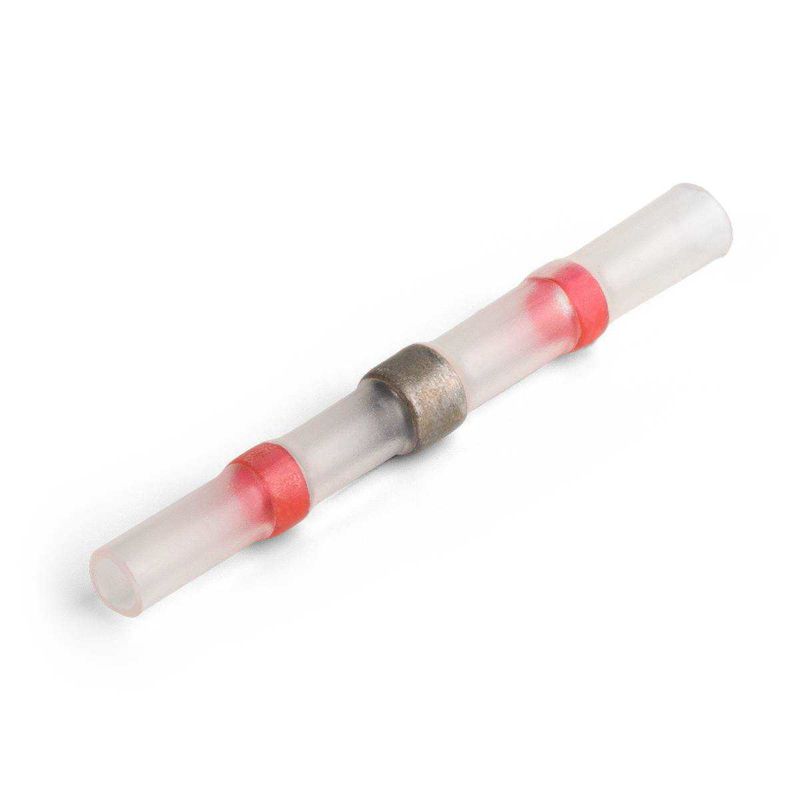

Соединитель под пайку ПК-Т 1.0 КВТ 79879

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:

• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки

• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Порядок монтажа:

• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть

• Инструмент для монтажа: высокотемпературный фен

Тип коннектора	гильза соединительная
Особенности конструкции	Герметичность
Рабочее напряжение, до (кВ)	0.69
Материал жилы	медь
Сечение жилы, мм²	0.5 0.75 1.0
Класс гибкости жилы	2 3 4 5 6
Материал контактной части	медь
Наличие изоляции	да
Материал изоляции	термоусадка
Цветовой стандарт изоляции	Международный стандарт
Цвет изоляции	красный
Температурная стойкость изоляции, ˚С	125
Технология монтажа	термоусадка пайка

Вес нетто единицы товара, кг

0.0006

Страна происхождения

Китай

Сертификат #1

Скачать
