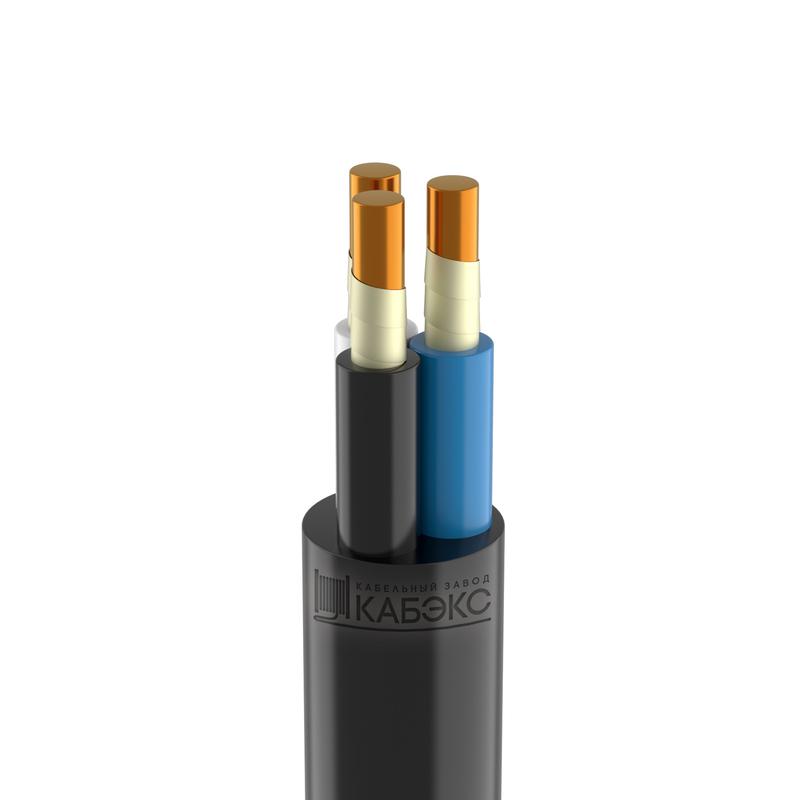

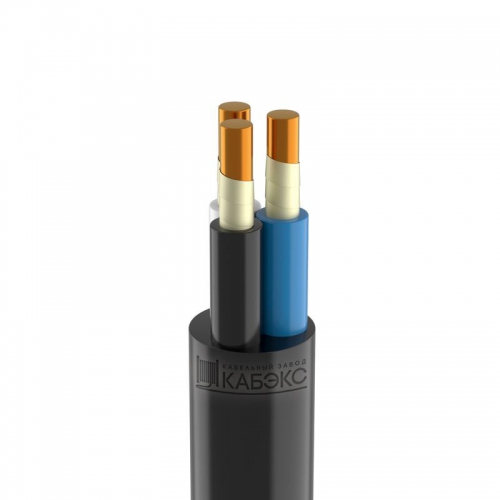

Кабель ППГнг(А)-FRHF 3х4 (N PE) 0.66кВ (м) Кабэкс ТХМ00194382

Как рассчитать сечение кабеля

Расчёт сечения кабеля ведётся с учётом ключевых параметров: мощности нагрузки, длины линии, материала проводника, напряжения сети и допустимого падения напряжения. Есть несколько основных методов расчёта.

1. По мощности и току

Сначала определяют силу тока по формуле:

I=U⋅cosφP​

где:

• I — сила тока (А);

• P — мощность нагрузки (Вт);

• U — напряжение сети (В);

• cosφ — коэффициент мощности.

Значения коэффициента мощности:

• для бытовых приборов: 0,8–1,0;

• для электродвигателей: 0,7–0,9.

После расчёта силы тока выбирают сечение кабеля по таблицам допустимых токов. Таблицы учитывают:

• материал проводника (медь, алюминий);

• способ прокладки (открытая, скрытая, в трубе);

• температуру окружающей среды.

2. С учётом длины кабеля и падения напряжения

Для длинных линий важно учитывать потери напряжения. Формула расчёта сечения:

S=ΔU⋅Uρ⋅L⋅I⋅2​⋅100%

где:

• S — сечение проводника (мм²);

• ρ — удельное сопротивление материала (для меди — 0,0175 Ом·мм²/м, для алюминия — 0,028 Ом·мм²/м);

• L — длина кабеля (м);

• I — сила тока (А);

• ΔU — допустимое падение напряжения (В).

Допустимое падение напряжения обычно не превышает 5 % от номинального напряжения сети. Например, для сети 220 В это 11 В.

3. По таблицам (упрощённый метод)

В нормативных документах и справочниках приведены таблицы с допустимыми токами для разных сечений кабелей. Пример для медного кабеля при открытой прокладке:

Сечение, мм²	Допустимый ток, А
1,5	19
2,5	27
4	38
6	46
10	70

Важные факторы, влияющие на выбор сечения

• Материал проводника. Медь имеет меньшее сопротивление, чем алюминий. Для алюминиевых кабелей требуется большее сечение при той же нагрузке.

• Способ прокладки. При прокладке в земле или в трубах сечение должно быть больше из‑за худшей теплоотдачи.

• Температура окружающей среды. При высокой температуре допустимая токовая нагрузка снижается.

• Количество параллельных кабелей. Если рядом проложены несколько кабелей, нужно учитывать влияние наведённых токов и корректировать сечение.

• Перспектива нагрузки. Рекомендуется выбирать кабель с запасом, учитывая возможное увеличение нагрузки в будущем.

Практические рекомендации

• Для бытовых сетей часто применяют кабели типа ВВГ или NYM.

• Для мощных потребителей (электроплиты, котлы) используют кабели сечением 4–6 мм² и более.

• При сложных расчётах (длинные линии, промышленные объекты) лучше воспользоваться специализированными программами или обратиться к специалисту.

Сертификат #1	Скачать
Сертификат #2	Скачать
Сертификат #3	Скачать
Сертификат #4	Скачать
Сертификат #5	Скачать
Сертификат #6	Скачать
Сертификат #7	Скачать
Сертификат #8	Скачать

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Кабели предназначены для общепромышленного применения и применения на атомныx станцияx (АС) в системаx АС класса 2 и 3 по классификации ОБП 88/97 (ПНАЭ Г-01-011) при поставке на внутренний рынок и на экспорт. Для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов по-жаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и при- точной вентиляции, эвакуационных лифтов). Для электропроводок в операционных отделениях больниц, цепей аварийного электро-снабжения и питания оборудования (токоприемников), функционирующих при пожаре.
