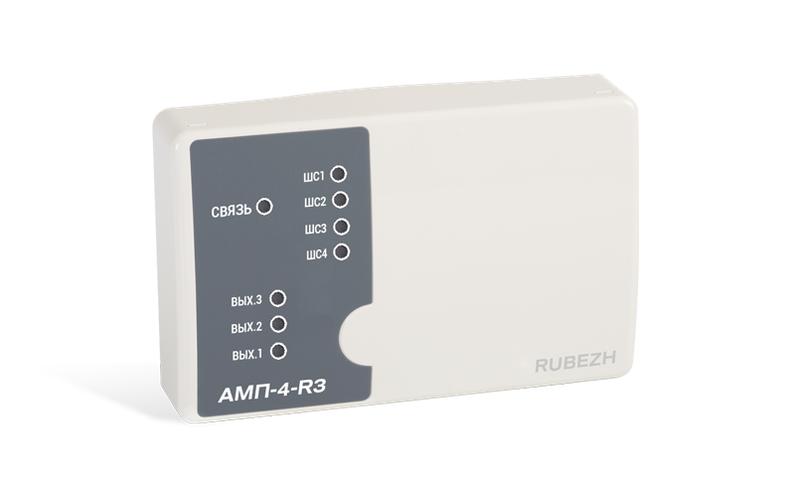

Метка адресная пожарная АМП-4-R3 Рубеж Rbz-337423

ЕАЭС BY.112.02.01.ТР043.033.01.00290

Скачать

Метка адресная АМП-4-R3 обеспечивает: подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей; защитный сброс шлейфа для исключения ложных сработок; контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание; управление устройствами оповещения - световыми табло и звуковыми оповещателями; различные режимы работы питающих выходов; снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3; управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3. В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов: 4 шлейфа сигнализации; 2 выхода с контролем целостности цепи; 1 выход типа «сухой контакт»; 1 интерфейс Wiegand. Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия. Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей: Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя. Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей. Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса. Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информационных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количества контактов на шлейфе.
