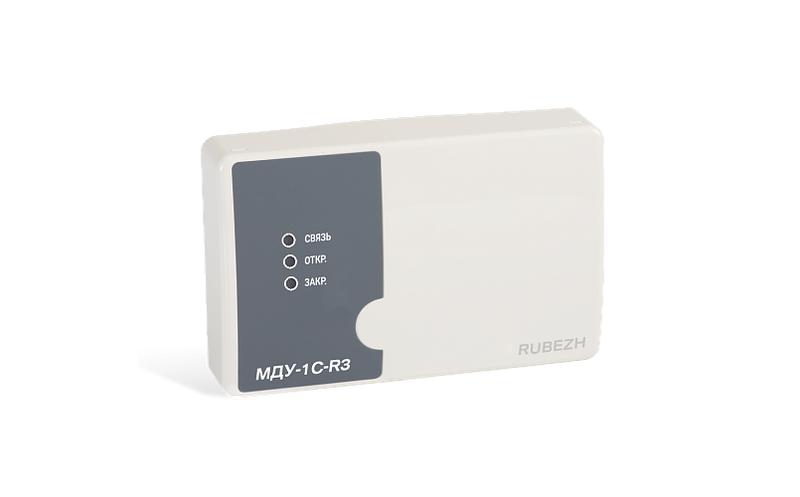

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С-R3 Рубеж Rbz-337610
Цена за шт.: 3876.91 руб.
3 876,91 руб.
-
+
в избранное
Доступно для получения на 27.02.2026: 146 шт.
| Бренд: | Рубеж |
| Код LAMPA66: | Rbz-337610 |
| Упаковка: | 8 шт. |
| Дата обновления информации: | 25.02.2026 |
| Страна происхождения: | Российская Федерация |
| Гарантия: | 2 года |
| Документы: | Скачать сертификаты |
Вес и габариты
Вес, г — 200
Длина х Ширина х Высота, мм — 170 x 105 x 40
✅ Более 20 лет поставляем электротехничеcкие товары. Работаем с физическими и юридическими лицами.
✅ При заказе товаров ОПС на сумму свыше 30 тысяч рублей действует бесплатная доставка по г. Екатеринбургу и во многие города РФ (Москва, Санкт-Петербург, Ростов-на-Дону, Новосибирск, Тверь, Тула, Самара и ближайшие к ним населенные пункты) - уточните перед заказом о такой возможности (зависит от наличия на региональных складах наших партнеров)!
| Исполнение | Модуль реле |
| ЕАЭС RU С-RU.ПБ74.В.00701/23 | Скачать |
Модуль автоматики дымоудаления МДУ-1С-R3 предназначен для управления следующими типами приводов клапана:
реверсивный электромеханический привод;
электромеханический привод с возвратной пружиной;
электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Модуль автоматики дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока величиной до 5 А или 230 В переменного тока величиной до 5А. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля.
МДУ-1С-R3 отличается от МДУ-1-R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.
МДУ-1С-R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.
Модуль автоматики дымоудаления обеспечивает:
подключение всех основных типов приводов, используемых с клапанами дымоудаления;
подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода;
контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
светодиодную индикацию режимов работы,положения заслонки, наличия связи с прибором;
возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».
Модуль автоматики дымоудаления МДУ-1С-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
