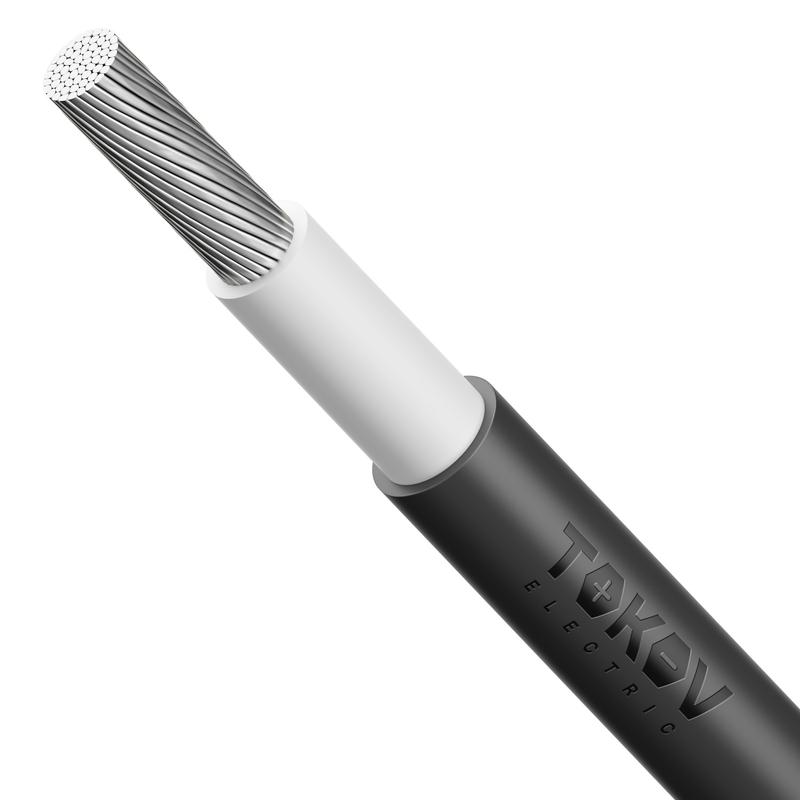

Кабель TOKOV ELECTRIC АВВГнг(А)-LS 1х70 МК Б 1кВ (м) УТ000030750

Кабель TOKOV ELECTRIC АВВГнг(А)-LS 1×70 МК Б 1 кВ (артикул УТ000030750)

Назначение

Силовой кабель для передачи и распределения электроэнергии в стационарных установках. Применяется для групповой прокладки с учётом объёма горючей нагрузки:

• во внутренних электроустановках;

• на кабельных эстакадах;

• в промышленных помещениях и на электростанциях;

• в распределительных и осветительных устройствах;

• в жилых и офисных зданиях (с повышенными требованиями к пожарной безопасности).

Расшифровка маркировки

• А — алюминиевая токопроводящая жила;

• В — изоляция из ПВХ‑пластиката;

• В — оболочка из ПВХ‑пластиката;

• Г — отсутствие брони (голый);

• нг(А) — не распространяет горение при групповой прокладке (категория А);

• LS — низкое дымо‑ и газовыделение при горении (Low Smoke);

• 1×70 — 1 жила сечением 70 мм²;

• МК — многопроволочная круглая жила;

• Б — бытовой (общепромышленного применения);

• 1 кВ — номинальное напряжение 1 кВ (1000 В).

Основные характеристики

• Количество жил: 1;

• Сечение жилы: 70 мм²;

• Материал жилы: алюминий;

• Конструкция жилы: многопроволочная, круглая (класс 2);

• Изоляция жилы: ПВХ‑пластикат;

• Оболочка: ПВХ‑пластикат, чёрный цвет;

• Номинальное напряжение: 1 кВ переменного тока (50 Гц);

• Токовая нагрузка в воздухе: 176 А;

• Вес: 0,385 кг/м;

• Наружный диаметр: 15,86 мм.

Условия эксплуатации

• Диапазон рабочих температур: от –50 °C до +50 °C;

• Температура монтажа (протяжки): не ниже –15 °C;

• Максимально допустимая температура проводника: +70 °C;

• Стойкость: к влаге, сырости, умеренным механическим воздействиям;

• Пожарная безопасность: не распространяет горение, выделяет минимум дыма и газов при воздействии пламени.

Замена на медный кабель

При замене алюминиевого кабеля на медный нужно учитывать, что удельное электросопротивление меди (0,0175 Ом·мм²/м) ниже, чем у алюминия (0,0271 Ом·мм²/м). Это позволяет использовать медные жилы меньшего сечения при той же токовой нагрузке.

Рекомендуемое сечение медного аналога — около 45–50 мм². Такой кабель обеспечит сопоставимую пропускную способность и будет соответствовать требованиям пожарной безопасности.

Подходящие медные аналоги

1. ВВГнг(А)-LS 1×50 ОК 1 кВ

   • медная однопроволочная жила (ОК) сечением 50 мм²;

   • изоляция и оболочка из ПВХ-пластиката с низким дымовыделением;

   • не распространяет горение при групповой прокладке;

   • номинальное напряжение — 1 кВ.

2. ВВГнг(А)-LS 1×50 МК 1 кВ

   • медная многопроволочная жила (МК) сечением 50 мм²;

   • аналогичная пожарная безопасность и конструкция;

   • удобен для монтажа в сложных трассах благодаря гибкости.

3. NYM 1×50 1 кВ

   • медный кабель европейского стандарта;

   • выпускается с моно- и многопроволочными жилами;

   • соответствует требованиям по пожарной безопасности (низкое дымовыделение);

   • сечение 50 мм² обеспечивает сопоставимую токовую нагрузку.

Что учитывать при замене

• Номинальное напряжение — должно быть не ниже 1 кВ.

• Пожарная безопасность — обязательно исполнение нг(А)-LS (низкое дымовыделение, не распространяет горение).

• Условия прокладки — групповая прокладка в помещениях требует соблюдения норм по объёму горючей нагрузки.

• Механическая прочность — медный кабель без брони также нуждается в защите от механических повреждений.

• Гибкость — многопроволочные медные жилы удобнее при монтаже на сложных участках.

Важные замечания

• Перед заменой обязательно проведите расчёт сечения с учётом:

  • расчётной нагрузки;

  • длины линии;

  • условий охлаждения;

  • допустимых потерь напряжения.

• Согласуйте замену с проектировщиком или инженером-электриком — это гарантирует соответствие обновлённой схемы действующим нормам (ПУЭ, ГОСТ).

• Медный кабель дороже, но обладает:

  • лучшей электропроводностью;

  • большей долговечностью;

  • повышенной гибкостью (удобство монтажа).

• Не допускайте прямого соединения алюминиевых и медных жил без переходных клемм — это может привести к коррозии и перегреву.
