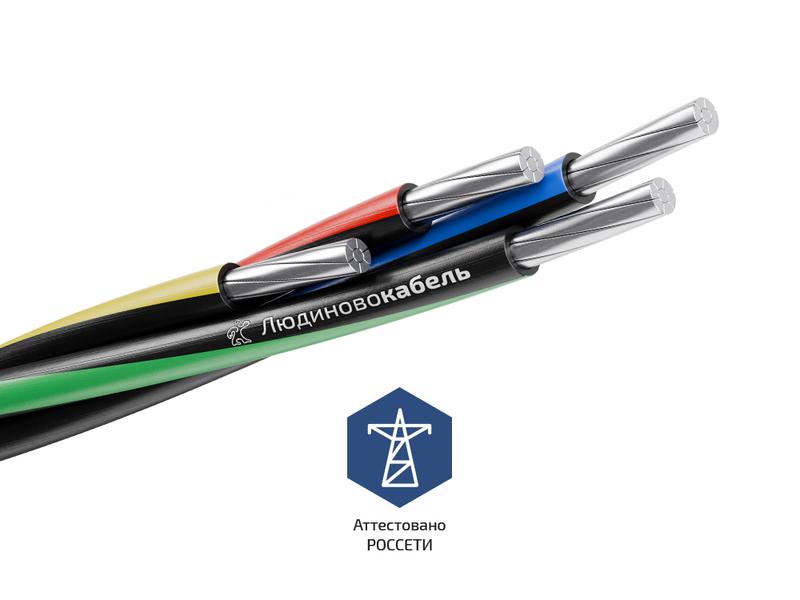

Провод СИП-4 4х16 (м) Людиново Л0012556

Что такое провод СИП

СИП — аббревиатура, расшифровывается как «самонесущий изолированный провод».

Это тип провода для воздушной прокладки, который:

• передаёт и распределяет электрическую энергию в сетях;

• не требует дополнительных опор (имеет собственную несущую способность);

• защищён изоляцией от внешних воздействий.

Основные характеристики

• Напряжение: от 0,6 до 35 кВ (зависит от марки провода).

• Температурный диапазон эксплуатации: от −60 до +50 °C.

• Срок службы: не менее 40 лет.

• Материал жил: алюминий (основные и вспомогательные), сплав алюминия со стальным сердечником (нулевая несущая жила).

• Изоляция: полиэтилен (различные модификации — термопластичный, светостабилизированный, сшитый).

• Сечение жил: от 16 до 240 мм² (зависит от марки и назначения).

Конструкция

СИП состоит из нескольких скрученных между собой проводников:

• основные (фазные) жилы — подключаются к фазам сети;

• нулевая жила — может быть несущей (со стальным сердечником) или не несущей;

• вспомогательные жилы (не во всех моделях) — для дополнительного оборудования (например, уличного освещения).

Токопроводящие жилы покрыты полимерной изоляцией, устойчивой к атмосферным воздействиям (УФ‑излучение, дождь, снег, перепады температуры).

Маркировка и виды

В маркировке указывают:

• марку (СИП‑1, СИП‑2 и т. д.);

• дополнительные буквы (например, «нг» — не распространяющий горение, «г» — герметизированный);

• число и сечение жил (в мм²);

• номинальное напряжение (в кВ);

• нормативный документ (ГОСТ или ТУ).

Основные виды СИП:

1. СИП‑1 и СИП‑1А

   • для магистральных ВЛ и ответвлений до 1 кВ;

   • 3 фазные жилы + 1 нулевая (в СИП‑1А нулевая жила изолирована);

   • изоляция: термопластичный полиэтилен (до +70 °C).

2. СИП‑2 и СИП‑2А

   • для ВЛ до 1 кВ;

   • все жилы изолированы (включая нулевую);

   • изоляция: светостабилизированный полиэтилен (до +90 °C).

3. СИП‑3

   • для высоковольтных сетей 6–35 кВ;

   • одиночная жила со стальным сердечником;

   • сечение: 35–240 мм²;

   • изоляция: сшитый полиэтилен.

4. СИП‑4 и СИП‑5

   • для коротких линий и ответвлений до 1 кВ;

   • нет несущей жилы (ниже механическая прочность);

   • сечение: 16–120 мм²;

   • СИП‑4: изоляция из полиэтилена высокого давления;

   • СИП‑5: изоляция из сшитого полиэтилена (выдерживает до +90 °C).

Где применяется

СИП используют для:

• прокладки магистральных воздушных линий электропередачи (ВЛ);

• ответвлений от ВЛ к зданиям (дома, коттеджи, промышленные объекты);

• уличного освещения;

• распределительных сетей низкого напряжения;

• подключения трансформаторных подстанций.

Преимущества

• устойчивость к атмосферным и механическим воздействиям (снег, дождь, ветер, обледенение);

• повышенная электро- и пожарная безопасность;

• возможность прокладки вблизи деревьев и зданий без риска замыканий;

• экономия на опорах и арматуре благодаря самонесущей конструкции;

• долгий срок службы при минимальном обслуживании;

• возможность монтажа без отключения потребителей (технология под напряжением);

• сниженная вероятность хищений электроэнергии.

Важные ограничения

• нельзя прокладывать в земле — изоляция не рассчитана на такие условия;

• выбор марки СИП зависит от напряжения сети, климатических условий и способа прокладки.
