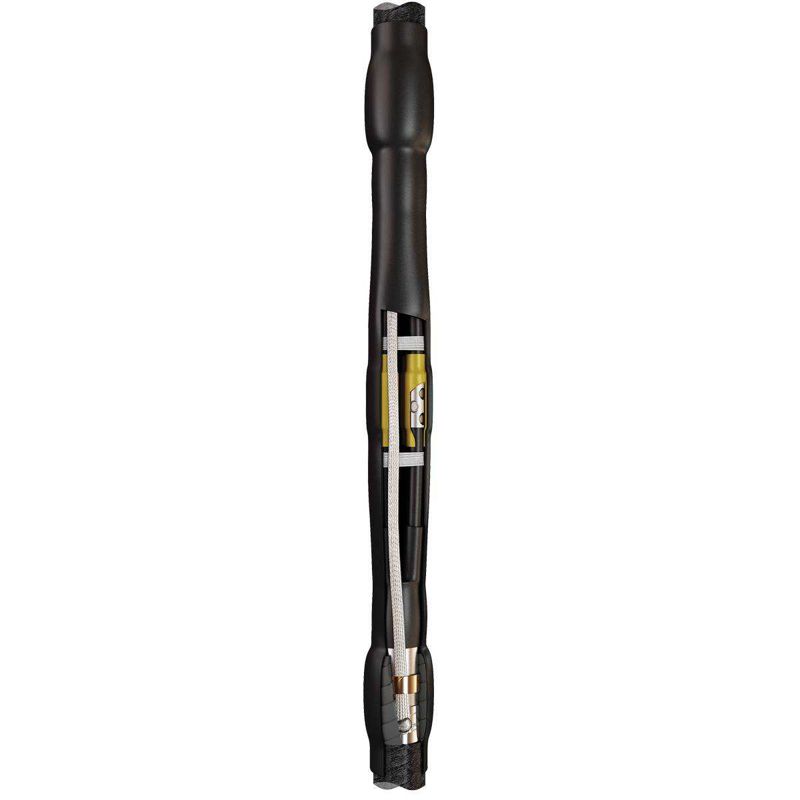

Муфта кабельная 4СТп-1-70/120-Б КВТ 50110

• Предназначены для соединения 4-х жильных кабелей:

• с бумажной маслопропитанной или пластмассовой изоляцией
• с броней или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение до 1 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006

Тип муфты	Соединительная
Технология монтажа	термоусаживаемая
Рабочее напряжение, до (кВ)	1
Сечение жил, мм²	70 95 120
Количество жил в кабеле	4
Изоляция кабеля	Бумажно маслопропитанная
Тип установки	В кабельных каналах и грунте
Тип кабеля	без брони с броней
Комплектация	с болтовыми соединителями
Температура эксплуатации, ˚С	-50...+50
Марки монтируемых кабелей	ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв/ (А)СБ2лШв/ (А)СКл

Вес нетто единицы товара, кг

2.1

Страна происхождения

Россия
