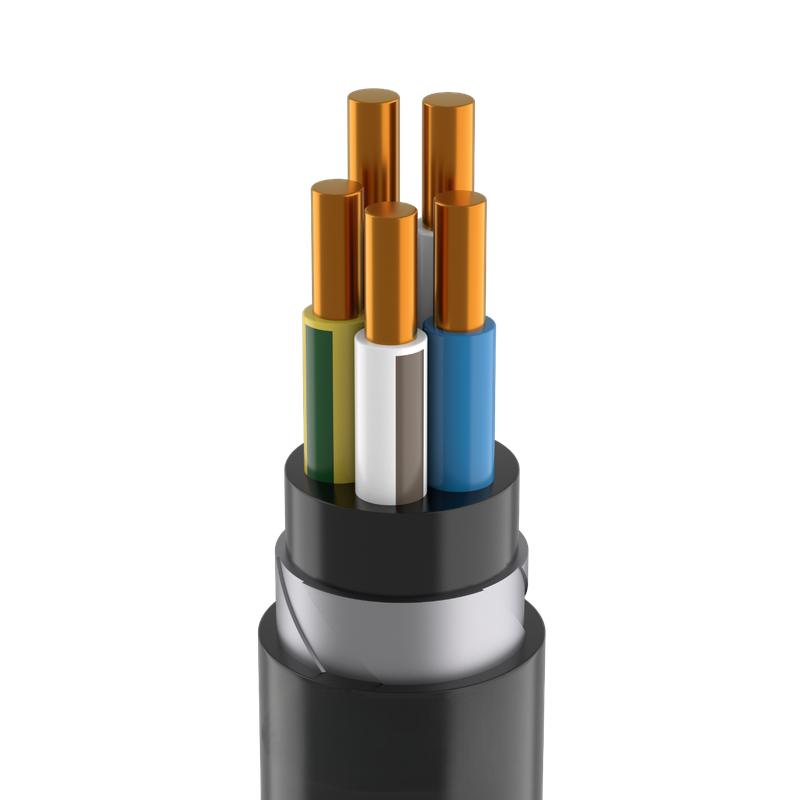

Кабель TOKOV ELECTRIC ВБШвнг(А)-LS 5х4 ОК (N PE) 0.66кВ (м) УТ000030872

Какими наконечниками обжимать жилы бронированных кабелей

Выбор наконечников определяется материалом жилы, её сечением, классом гибкости и условиями эксплуатации.

Основные типы наконечников

1. Медные (ТМ, ТМЛ)

   • Для медных жил.

   • ТМ — нелужёные, по ГОСТ.

   • ТМЛ — лужёные, по DIN; защищают от коррозии.

   • Подходят для многопроволочных и секторных жил.

2. Алюминиевые (ТА)

   • Для алюминиевых жил.

   • Перед монтажом зачищают и наносят кварцево‑вазелиновую пасту (предотвращает окисление).

3. Алюмомедные (ТАМ)

   • Для соединения алюминиевых и медных жил (снижают риск гальванической коррозии).

   • Соединительная зона обычно покрыта оловом (нейтральна к меди и алюминию).

4. Комбинированные (медно‑алюминиевые)

   • Специализированные наконечники для разнородных металлов.

   • Обеспечивают надёжный контакт и защиту от коррозии.

5. Для секторных жил

   • Требуют предварительного скругляния жил специальным инструментом перед опрессовкой.

Ключевые правила выбора и монтажа

• Соответствие сечения. Внутренний диаметр хвостовика наконечника должен точно совпадать с внешним диаметром зачищенной жилы.

• Материал наконечника = материал жилы.

  • Нельзя ставить медный наконечник на алюминиевую жилу и наоборот: это вызывает диффузию частиц и разрушение соединения.

• Класс гибкости жилы. Для жил классов 1, 2, 5, 6 подходят трубчатые наконечники по стандарту DIN 46235.

• Условия эксплуатации. В сырых помещениях и на улице предпочтительны лужёные медные наконечники (ТМЛ) — они устойчивы к коррозии.

• Инструмент для опрессовки. Используйте гидравлический, механический или аккумуляторный пресс. Матрицы должны соответствовать типу и размеру наконечника.

• Герметизация. После опрессовки наденьте термоусадочную трубку — это защитит соединение от влаги и механических повреждений.

Примеры применения

• ТМЛ — для медных жил (например, кабель ВВГ 3×150).

• ТА — для алюминиевых жил.

• ТАМ — для соединения алюминиевых и медных жил.

Дополнительные замечания

• При работе с бронированными кабелями учитывайте требования к заземлению брони: используйте специальные муфты или соединители, обеспечивающие механическую прочность и герметичность.

• Для точного подбора наконечника сверяйтесь с технической документацией кабеля и консультируйтесь с квалифицированным электриком.
