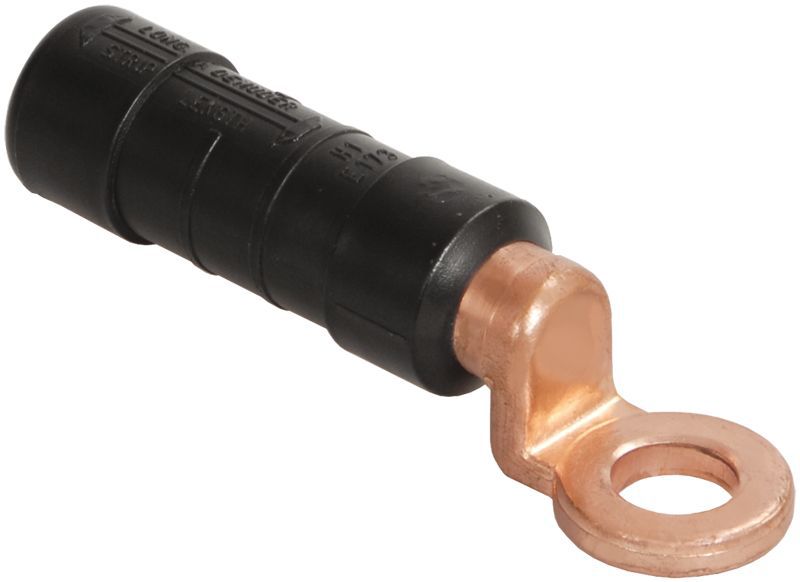

Наконечник изол. герм. НИМ 16 (CPTAU 16) ИЭК UZA-25-D16
Цена за шт.: 493.22 руб.
493,22 руб.
-
+
в избранное
Доступно для получения на 26.05.2026: 55 шт.
Количество на складе производителя: 310 шт.
| Бренд: | IEK |
| Код LAMPA66: | UZA-25-D16 |
| Упаковка: | 10 шт. |
| Дата обновления информации: | 22.05.2026 |
| Страна происхождения: | Китай |
| Гарантия: | 5 лет |
| Штрих-код: | 04606056157291 |
| Документы: | Скачать сертификаты |
Вес и габариты
Вес, г — 35.6
Длина х Ширина х Высота, мм — 78 x 15 x 20
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр.Для достиже ния данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов. Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Каждому сечению соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий, защищающий место соединения от контактной электрохимической коррозии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
| Герметичные | Да |
| Материал | Al/Cu |
| Номинальное сечение алюминиевых жил | 16 кв.мм |
| Подходит для сталеалюминиевого провода | Нет |
| Форма поперечного сечения | Для круглого многопроволочного/Для секторного многопроволочного |
| Стандартное номинальное сечение | 16 кв.мм |
| Сертификат #1 | Скачать |
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
