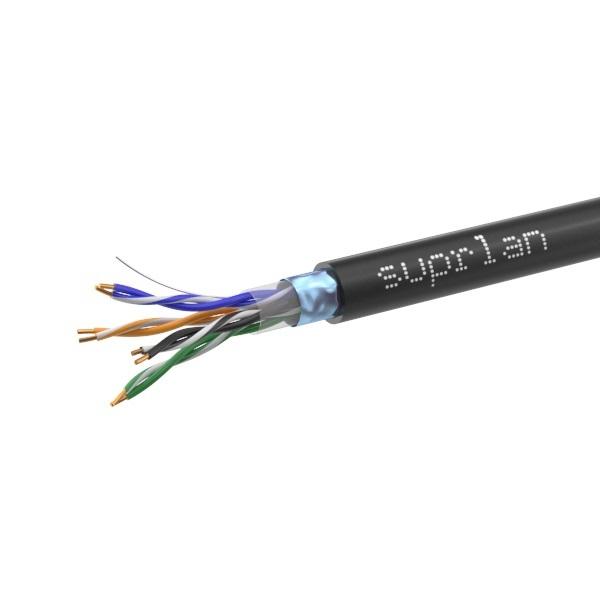

Кабель FTP 4х2х0.51 кат.5E Cu PE Out Premium (м) SUPRLAN 01-1010-4

Экранированная витая пара (FTP, STP, SFTP и др.) применяется в ситуациях, когда критически важна защита сигнала от электромагнитных помех и наводок.

Основные случаи использования

1. Промышленные объекты

   • цеха с мощными станками, электродвигателями, сварочным оборудованием;

   • электростанции, подстанции, трансформаторные узлы;

   • производственные линии с частотными преобразователями и силовыми приводами.
     Почему: мощное оборудование создаёт сильные электромагнитные поля, которые искажают сигнал в неэкранированных кабелях.

2. Высокоскоростные сети (10 Гбит/с и выше)

   • дата‑центры, серверные комнаты, ЦОД;

   • магистральные линии связи;

   • сети с требованиями к минимальной задержке и максимальной пропускной способности.
     Почему: даже небольшие помехи на высоких частотах приводят к потерям пакетов и снижению скорости.

3. Прокладка рядом с силовыми линиями

   • в общих кабельных каналах, лотках, пеналах;

   • вблизи ЛЭП, щитов учёта, распределительных панелей.
     Почему: близость силовых кабелей вызывает индуктивные наводки; экран блокирует перекрёстные помехи.

4. Сети с жёсткими требованиями к ЭМС (электромагнитной совместимости)

   • медицинские учреждения (оборудование МРТ, КТ);

   • лаборатории, научно‑исследовательские центры;

   • объекты энергетики и транспорта (железнодорожные узлы, аэропорты).
     Почему: необходимо исключить влияние кабеля на другое оборудование и внешние помехи на сигнал.

5. Наружная прокладка в условиях помех

   • вдоль железных дорог, вблизи базовых станций сотовой связи;

   • на промышленных площадках с радиопередатчиками;

   • в районах с плотной застройкой и высокой электромагнитной нагрузкой.
     Почему: внешние источники (радиочастоты, ЛЭП) создают фоновые помехи.

6. Структурированные кабельные системы (СКС) повышенной надёжности

   • корпоративные сети с критичными приложениями (финансы, телекоммуникации);

   • системы видеонаблюдения с передачей HD/4K‑видео;

   • СКУД (системы контроля доступа) с требованиями к безотказности.
     Почему: экран гарантирует стабильность сигнала при плотной укладке множества кабелей.

7. Длинные линии (более 50 м)

   • кампусные сети, промышленные территории;

   • соединения между зданиями (при использовании внешней версии кабеля).
     Почему: на больших расстояниях неэкранированные кабели сильнее подвержены затуханию и помехам.

8. Защита от несанкционированного съёма сигнала

   • объекты с повышенными требованиями к информационной безопасности;

   • правительственные и военные учреждения.
     Почему: экран снижает излучение сигнала в эфир, усложняя перехват.

Важные условия эксплуатации

• Заземление экрана. Обязательно для эффективной работы: экран подключают к точке с устойчивым потенциалом (например, к корпусу разъёма 8P8C или заземляющему проводу).

• Использование экранированных коннекторов. Требуется для сохранения целостности защитного контура (RJ45 Shielded).

• Соблюдение радиуса изгиба. Для экранированных кабелей он обычно больше, чем для UTP (например, 8–10 внешних диаметров при монтаже).

• Герметизация соединений. При наружной прокладке нужны муфты с защитой от влаги и УФ‑излучения.

Типы экранирования (кратко)

• FTP (F/UTP): общий фольгированный экран (защита от внешних помех).

• STP (S/UTP): общая оплётка из медной проволоки (механическая прочность + заземление).

• SFTP (SF/UTP): комбинация фольги и оплётки (максимальная защита).

• U/FTP: фольгированные отдельные пары без общего экрана (защита от перекрёстных помех).

Итог: экранированная витая пара нужна там, где есть источники помех, высокие скорости передачи, длинные линии или требования к безопасности. Для обычных офисных сетей без сильных наводок достаточно UTP.
