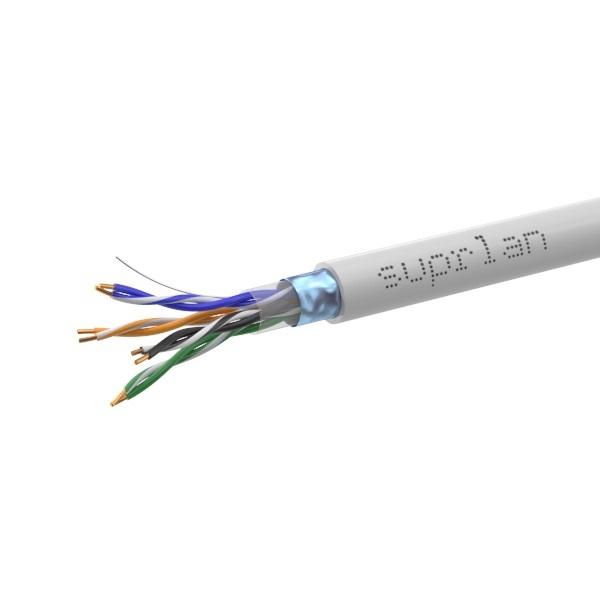

Кабель FTP 4х2хAWG24 кат.5E Cu LSZH нг(А)-HF In. Standard (м) SUPRLAN 01-1023-1

Нужна ли гофра при прокладке негорючего кабеля?

Ответ зависит от условий прокладки, типа основания, требований безопасности и нормативных документов. Разберём ключевые ситуации.

Когда гофра, скорее всего, не потребуется

• Скрытая прокладка в негорючих стенах (бетон, кирпич, штукатурка). Если используется кабель с маркировкой нг(А), нг(В) и т. п. (по ГОСТ 31565‑2012), его можно укладывать непосредственно в штробу без дополнительной защиты.

• Прокладка в металлических или негорючих коробах/лотках. Конструкция уже обеспечивает механическую защиту и пожарную безопасность.

• Внутренние помещения с низким риском повреждений (офисы, квартиры), если кабель не подвергается механическим воздействиям.

Когда гофра рекомендуется или обязательна

• По горючим основаниям (дерево, ДСП, гипсокартон группы горючести Г2–Г4). Даже негорючий кабель требует защиты: гофра (особенно металлическая или огнестойкая ПВХ) снижает риск возгорания и соответствует требованиям ПУЭ.

• В стяжке или под полом. Гофра защищает кабель от давления, усадки и механических повреждений; упрощает замену в будущем.

• Наружная прокладка (по фасадам, между зданиями). Гофра из ПНД или ППР защищает от влаги, УФ‑излучения, перепадов температур и механических воздействий.

• Во влажных или агрессивных средах (подвалы, гаражи, производственные помещения). Гофра предотвращает коррозию и проникновение влаги.

• Групповая прокладка кабелей. Дополнительная оболочка снижает риск распространения горения и перекрёстных помех.

• При необходимости будущей замены кабеля. Гофра с протяжкой позволяет вытянуть старый кабель без разрушения конструкций.

Какие виды гофры использовать

• ПВХ (серая/белая) — для внутренних работ в негорючих конструкциях; самозатухающая, но не устойчива к УФ.

• ПНД (чёрная/оранжевая) — для улицы и влажных помещений; устойчива к воде и ультрафиолету, но горит (не для деревянных конструкций).

• ППР (синяя) — сочетает огнестойкость и УФ‑устойчивость; подходит для наружного монтажа.

• Металлическая (стальная/оцинкованная) — максимальная защита от механических повреждений и огня; обязательна для деревянных строений.

Нормативные ориентиры

• ПУЭ (Правила устройства электроустановок): допускает прокладку без гофры, если кабель соответствует требованиям пожарной безопасности и защищён конструкцией (например, штукатуркой).

• СП 76.13330.2016: рекомендует защитные оболочки при прокладке в пустотах стен, перекрытий и подвесных потолках.

• ГОСТ 31565‑2012: определяет классы пожарной безопасности кабелей, но не отменяет необходимость механической защиты в рискованных зонах.

Краткие рекомендации

1. Проверьте маркировку кабеля (нг‑LS, нг‑А и т. п.) и его соответствие условиям эксплуатации.

2. Оцените тип основания (негорючее/горючее) и внешние факторы (влага, УФ, механические нагрузки).

3. Сверьтесь с актуальными нормами (ПУЭ, СП) для вашего объекта.

4. В спорных случаях используйте гофру — это повышает надёжность и упрощает обслуживание.

Итог: негорючий кабель не всегда требует гофры, но в условиях повышенного риска (горючие материалы, влага, механические воздействия) дополнительная защита обязательна. Выбор типа гофры зависит от среды прокладки и требований пожарной безопасности.

Сертификат #1	Скачать
Сертификат #2	Скачать
Сертификат #3	Скачать
Сертификат #4	Скачать

СУПР представляет уникальное техническое решение – систему упаковки кабельной бухты REELEX II™. Все LAN-кабели торговой марки SUPRLAN упаковываются по специальной технологии свободной намотки REELEX II™. Использование бухт кабеля, упакованных по данной системе, повысит надежность всей прокладываемой СКС, а также уменьшит логистические расходы. Так что же это за упаковка? Первый шаг к компоновке бухты по технологии REELEX II™ - уникальная намотка. Она осуществляется путём многократного скрещивания кабеля при низком натяжении, в результате чего образуется радиальное отверстие, проходящее через центр бухты. В это отверстие вставляется пластмассовое сопло увеличенного диаметра – что, кстати, является отличительной чертой всех вариаций бухт REELEX™. Через это сопло наружу пропускается внутренний конец кабеля для облегчения разматывания и предотвращения перепутывания. Также, помимо сопла и свободной намотки, данная технология упаковки подразумевает использование специального типа коробок, разработанных для правильного расположения бухты и установки сопла. В конечном счете упаковка REELEX II® представляет собой бухту с кабелем в виде восьмёрки, намотанным вокруг сопла увеличенного диаметра. В самой кабельной бухте при этом не используется внутренняя кабельная катушка и подставка под нее, что минимизирует количество отходов, а также уменьшает вес и объем самой бухты. Во время монтажа бухта REELEX II™ раскрывает себя в быстроте и легкости извлечения всего метража кабеля без загибов, а отсутствие внешних воздействий на сам кабель во время размотки положительно влияет на конечные передаточные характеристики всех проложенных кабельных трактов, что, как следствие, увеличивает надежность всей структурированной кабельной системы.
