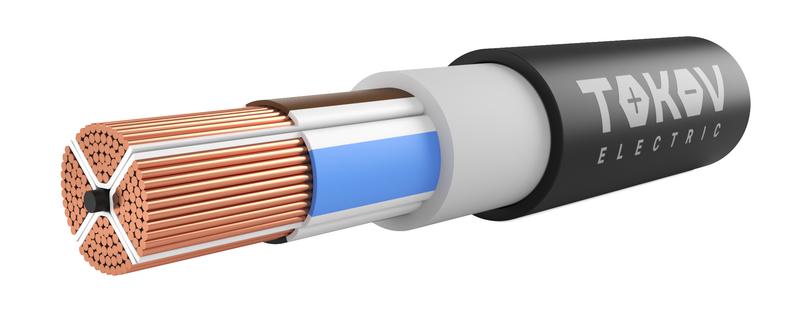

Кабель TOKOV ELECTRIC ВВГнг(А)-LS 4х240 МС (N) 1кВ (м) 000015976

Как подобрать гофру к кабелю

Подбор гофры — важный этап монтажа электропроводки. Нужно учесть сечение и количество кабелей, условия эксплуатации, материал гофры и требования к защите.

1. Расчёт диаметра гофры

Главное правило: внутренний диаметр гофры должен значительно превышать наружный диаметр кабеля (или сумму диаметров нескольких кабелей).

Оптимальные пропорции:

• кабель должен занимать не более 30–40 % внутренней площади трубы;

• по ПУЭ площадь поперечного сечения всех кабелей не должна превышать 35 % от площади внутреннего сечения трубы.

Пошаговый расчёт:

1. Определите наружный диаметр кабеля (с изоляцией и оболочкой). Если данных нет — измерьте штангенциркулем.

2. Для нескольких кабелей сложите их наружные диаметры (или умножьте диаметр одного кабеля на их количество, если кабели одинаковые).

3. Умножьте полученную сумму на коэффициент запаса 1,5–2.

4. Округлите результат до ближайшего стандартного диаметра гофры (16, 20, 25, 32, 40 мм и т. д.).

Пример (кабель 4×16 мм²):

• наружный диаметр кабеля: 18 мм;

• расчёт: 18 мм × 1,5 = 27 мм;

• выбираем гофру: 32 мм.

2. Стандартные диаметры и применение

3. Выбор материала гофры

Материал зависит от условий эксплуатации:

• ПВХ (поливинилхлорид)

  • для внутренних работ;

  • влагостойкий;

  • при низких температурах теряет гибкость;

  • не подходит для наружного монтажа под открытым небом.

• ПНД (полиэтилен низкого давления)

  • устойчив к агрессивным средам и УФ‑излучению;

  • подходит для наружного применения и прокладки в грунте.

• Полипропилен

  • сочетает преимущества ПВХ и ПНД;

  • годится для внутренних и наружных работ.

• Металл (оцинкованная или нержавеющая сталь)

  • высокая прочность и огнестойкость;

  • рекомендуется для прокладки по горючим поверхностям и защиты от грызунов.

• Композитные материалы

  • сочетание металла и полимеров;

  • защита от влаги, пыли и грызунов.

4. Дополнительные параметры

• Гибкость и толщина стенок

  • лёгкая (тонкостенная) гофра — для монтажа в стенах и лёгких кабелей;

  • тяжёлая (толстостенная) — для бетонных стяжек, прокладки под землёй и в местах с высокими механическими нагрузками.

• Протяжка

  • многие пластиковые гофры снабжены внутренней стальной проволокой, которая упрощает затяжку кабеля.

• Степень защиты IP

  • показывает защищённость от пыли и влаги;

  • например, IP67 означает полную пыле‑ и водонепроницаемость.

• Цвет

  • помогает визуально различать назначение кабелей при монтаже и обслуживании.

5. Практические рекомендации

• Для наружного монтажа или агрессивных сред выбирайте материалы, устойчивые к УФ‑лучам и перепадам температур.

• При прокладке магистральных трасс оставляйте резервные трубы — это упростит расширение системы в будущем.

• Покупайте гофру только у проверенных производителей с сертификатами качества.

• Если сомневаетесь в расчётах или выборе материала — проконсультируйтесь со специалистом.
