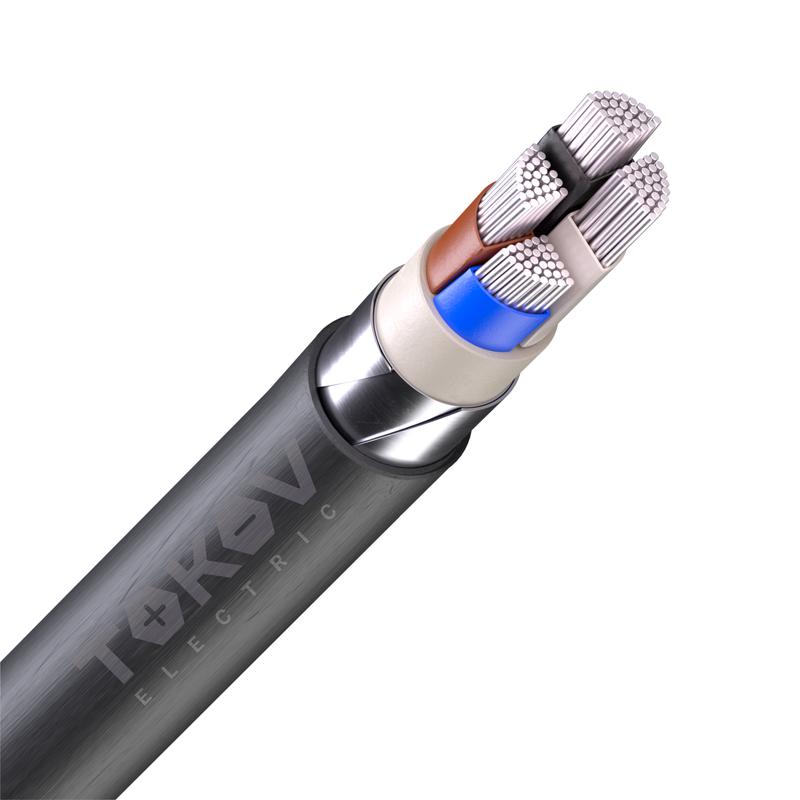

Кабель TOKOV ELECTRIC АВБШвнг(А) 4х150 МС (N) 1кВ (м) УТ000030776
Цена за погонный метр: 1112.00 руб.
Доступно для получения на 09.04.2026: 5 769 м.
| Бренд: | TOKOV ELECTRIC КПП |
| Код LAMPA66: | УТ000030776 |
| Дата обновления информации: | 07.04.2026 |
| Страна происхождения: | Российская Федерация |
| Гарантия: | 5 лет |
| Штрих-код: | 04650557275411 |
| Документы: | Скачать сертификаты |
Вес и габариты
Вес, г — 3400
Длина х Ширина х Высота, мм — 1000 x 49 x 49
| Номинальное сечение проводника | 150 кв.мм |
| Изоляция жилы | Поливинилхлорид (PVC) |
| Маркировка жил | Цвет |
| Огнестойкость | Нет |
| Бронированый | Да |
| Свинцовая оболочка | Нет |
| Номинальное напряжение u | 1 кВ |
| Цвет внешней оболочки | Черный |
| Форма жил проводника | Секторная |
| Материал проводника | Алюминий |
| Материал внешней оболочки | Поливинилхлорид (PVC) |
| Класс проводника | 2 - многопроволочная |
| Защитный провод заземления | Нет |
| Рекомендуемая температура монтажа при протяжке с | -15 град.C |
| Рекомендуемая температура монтажа при протяжке по | -15 град.C |
| Допустимая температура при эксплуатации (без движения) с | -50 град.C |
| Допустимая температура при эксплуатации (без движения) по | 50 град.C |
| Наличие экрана | Нет |
| Количество жил | 4 |
| Максимально допустимая температура проводника | 70 град.C |
| Низкое выделение дыма в соответствии с EN 61034-2 (исполнение нг-LS) | Нет |
| Марка кабеля/провода | АВБШвнг(А) |
Какими наконечниками обжимать жилы бронированных кабелей
Выбор наконечников определяется материалом жилы, её сечением, классом гибкости и условиями эксплуатации.
Основные типы наконечников
-
Медные (ТМ, ТМЛ)
-
Для медных жил.
-
ТМ — нелужёные, по ГОСТ.
-
ТМЛ — лужёные, по DIN; защищают от коррозии.
-
Подходят для многопроволочных и секторных жил.
-
-
Алюминиевые (ТА)
-
Для алюминиевых жил.
-
Перед монтажом зачищают и наносят кварцево‑вазелиновую пасту (предотвращает окисление).
-
-
Алюмомедные (ТАМ)
-
Для соединения алюминиевых и медных жил (снижают риск гальванической коррозии).
-
Соединительная зона обычно покрыта оловом (нейтральна к меди и алюминию).
-
-
Комбинированные (медно‑алюминиевые)
-
Специализированные наконечники для разнородных металлов.
-
Обеспечивают надёжный контакт и защиту от коррозии.
-
-
Для секторных жил
-
Требуют предварительного скругляния жил специальным инструментом перед опрессовкой.
-
Ключевые правила выбора и монтажа
-
Соответствие сечения. Внутренний диаметр хвостовика наконечника должен точно совпадать с внешним диаметром зачищенной жилы.
-
Материал наконечника = материал жилы.
-
Нельзя ставить медный наконечник на алюминиевую жилу и наоборот: это вызывает диффузию частиц и разрушение соединения.
-
-
Класс гибкости жилы. Для жил классов 1, 2, 5, 6 подходят трубчатые наконечники по стандарту DIN 46235.
-
Условия эксплуатации. В сырых помещениях и на улице предпочтительны лужёные медные наконечники (ТМЛ) — они устойчивы к коррозии.
-
Инструмент для опрессовки. Используйте гидравлический, механический или аккумуляторный пресс. Матрицы должны соответствовать типу и размеру наконечника.
-
Герметизация. После опрессовки наденьте термоусадочную трубку — это защитит соединение от влаги и механических повреждений.
Примеры применения
-
ТМЛ — для медных жил (например, кабель ВВГ 3×150).
-
ТА — для алюминиевых жил.
-
ТАМ — для соединения алюминиевых и медных жил.
Дополнительные замечания
-
При работе с бронированными кабелями учитывайте требования к заземлению брони: используйте специальные муфты или соединители, обеспечивающие механическую прочность и герметичность.
-
Для точного подбора наконечника сверяйтесь с технической документацией кабеля и консультируйтесь с квалифицированным электриком.
