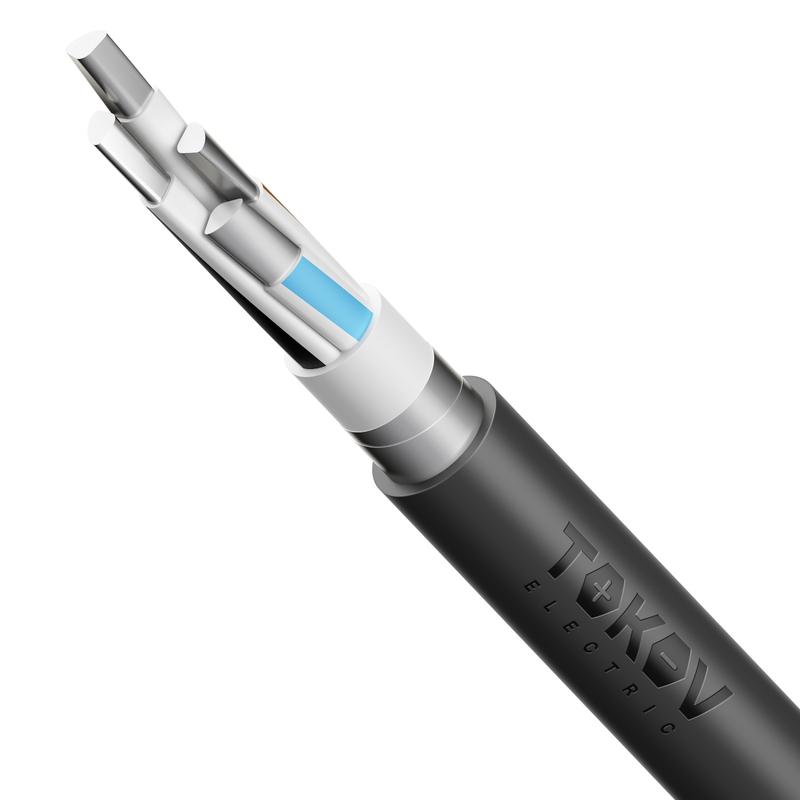

Кабель TOKOV ELECTRIC АВБШвнг(А) 4х240 ОС (N) 1кВ (м) УТ000030815

Соединение под землёй бронированного медного и алюминиевого кабелей требует исключения прямого контакта меди и алюминия — иначе возникает электрохимическая коррозия, ухудшается контакт, растёт сопротивление, появляется перегрев и риск возгорания.

Согласно ПУЭ, прямое соединение этих металлов без специальных переходных элементов запрещено. Ниже — надёжные методы и правила монтажа.

Допустимые способы соединения

1. Опрессовка алюмомедными гильзами (ГАМ)
   Суть: гильза состоит из двух частей — алюминиевой и медной; место стыка герметично, без доступа влаги.

   Порядок действий:

   • зачистите концы кабелей на длину, соответствующую гильзе;

   • вставьте медный проводник в медную часть гильзы, алюминиевый — в алюминиевую;

   • опрессовайте гильзу гидравлическим или механическим прессом по инструкции производителя;

   • изолируйте соединение: наденьте термоусадочную трубку или используйте заливную муфту с герметиком.

   Важно:

   • перед опрессовкой алюминиевые жилы зачистите и смажьте кварцево‑вазелиновой пастой (снижает окисление);

   • выбирайте гильзу строго по сечению проводов.

2. Болтовое соединение с разделительной шайбой
   Суть: медь и алюминий не соприкасаются — их разделяет стальная или лужёная шайба.
   Порядок действий:

   • зачистите концы проводов до металлического блеска;

   • на болт наденьте: пружинную шайбу → плоскую шайбу → кольцо алюминиевого провода → разделительную шайбу → кольцо медного провода → ещё одну плоскую шайбу → гайку;

   • затяните гайку, контролируя момент (перетяжка деформирует алюминиевые жилы);

   • изолируйте соединение термоусадочной трубкой или герметичной муфтой.

   Важно:

   • не используйте оцинкованные болты/шайбы — пара медь‑цинк электрически несовместима;

   • для подземной прокладки выбирайте коррозионно‑стойкие материалы (латунные, нержавеющие).

Обязательные меры защиты соединения

• Герметизация. Место соединения должно быть полностью защищено от влаги. Варианты:

  • термоусадочная трубка с клеевым слоем;

  • заливная муфта с электротехническим компаундом;

  • герметичный соединительный короб с уплотнителями.

• Механическая защита. Установите соединение в защитный кожух или короб, чтобы исключить давление грунта и случайные повреждения.

• Заземление брони. Если кабель имеет металлическую броню, заземлите её согласно ПУЭ (отдельный проводник к контуру заземления).

• Контроль качества. После монтажа проверьте:

  • отсутствие зазоров и воздушных полостей в изоляции;

  • надёжность механического контакта;

  • целостность защитных оболочек.

Что нельзя делать

• Скрутка меди и алюминия. Приводит к быстрому окислению, перегреву и обрыву цепи.

• Соединение без разделителя. Прямой контакт металлов недопустим.

• Использование неподходящих материалов. Оцинкованные, алюминиевые или медные шайбы без покрытия ускоряют коррозию.

• Открытая укладка без защиты. В грунте соединение должно быть герметично изолировано и механически защищено.

Рекомендации по монтажу

1. Выбор места соединения. Размещайте муфту в зоне с минимальным механическим напряжением грунта (не под дорогами, не в местах с высокой подвижностью почвы).

2. Резерв по длине. Оставьте запас кабеля (0,5–1 м) для возможного повторного монтажа.

3. Маркировка. Обозначьте место соединения сигнальной лентой или маркером на поверхности.

4. Документация. Зафиксируйте тип соединения, дату монтажа и используемые материалы в исполнительной документации.

5. Проверка после укладки. Через 1–2 недели проведите контрольный замер сопротивления изоляции.

Вывод

Для подземного соединения медного и алюминиевого бронированных кабелей:

• лучший вариант — опрессовка алюмомедными гильзами (ГАМ) с полной герметизацией;

• допустимый вариант — болтовое соединение с разделительной шайбой и защитой от влаги.

Важно: если у вас нет опыта электромонтажных работ, доверьте соединение квалифицированному электрику. Неправильный монтаж чреват аварийными ситуациями и нарушением норм ПУЭ.
