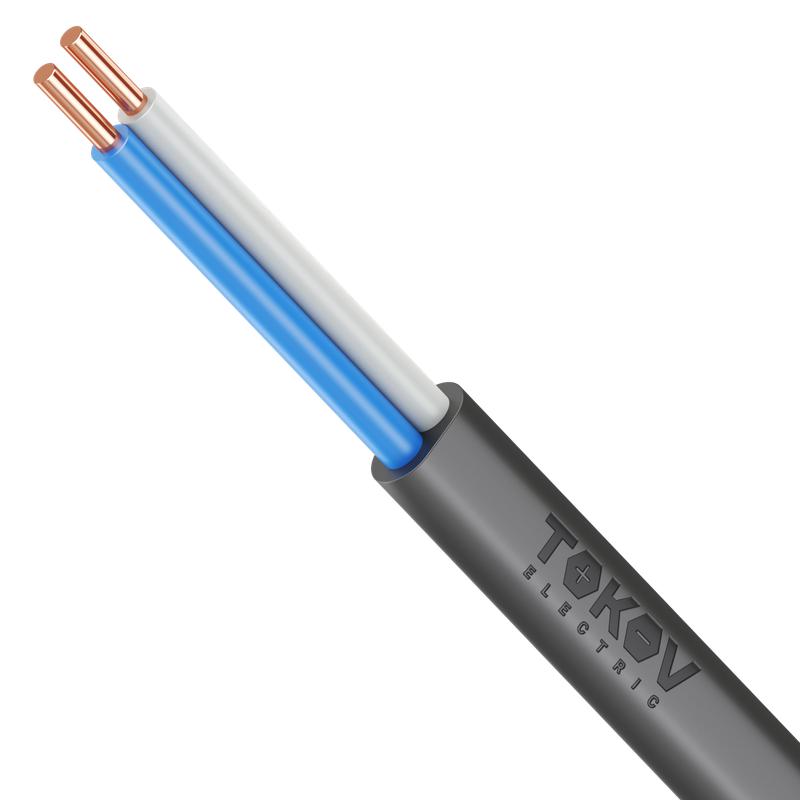

Кабель TOKOV ELECTRIC ВВГ-Пнг(А)-LS 2х1.5 ОК (N) 0.66кВ (м) УТ000028385

Что такое провод (кабель) ВВГ и ВВГ‑П

ВВГ — это силовой кабель для передачи и распределения электроэнергии в стационарных установках. Расшифровывается так:

• В — изоляция жил из поливинилхлоридного (ПВХ) пластиката;

• В — оболочка из поливинилхлоридного пластиката;

• Г — отсутствие защитного покрова («голый», гибкий).

ВВГ‑П — разновидность ВВГ, где буква «П» означает плоскую форму: все жилы расположены в одной плоскости (рядом друг с другом), а не скручены в пучок.

Основные характеристики

• Материал жил: медь (однопроволочная или многопроволочная, в зависимости от сечения).

• Номинальное напряжение: 0,66 кВ или 1 кВ (частота 50 Гц).

• Температурный диапазон эксплуатации: от −50 до +50 °C.

• Максимальная температура нагрева жил при коротком замыкании: до +160 °C.

• Длительная допустимая температура нагрева жил: до +70 °C.

• Срок службы: не менее 30 лет.

• Степень защиты: устойчивость к механическим повреждениям и воздействию окружающей среды (при правильной прокладке).

Конструкция

• Токопроводящие жилы — медные, каждая изолирована ПВХ‑пластикатом.

• Заполнение между жилами — отсутствует (в базовом ВВГ) или из ПВХ‑жгутов (в модификациях типа ВВГз).

• Внешняя оболочка — ПВХ‑пластикат, без брони и защитного покрова.

• Для ВВГ‑П: жилы уложены параллельно в одной плоскости, что делает кабель более удобным для прокладки в узких каналах и за облицовкой.

Разновидности и особенности

Помимо базового ВВГ и плоского ВВГ‑П, существуют модификации с улучшенными свойствами:

• ВВГнг — не распространяет горение при групповой прокладке (категория «нг»).

• ВВГнг‑LS — пониженное дымо‑ и газовыделение при пожаре (Low Smoke).

• ВВГнг‑FRLS — огнестойкий, сохраняет работоспособность под огнём 2–3 часа (Fire Resistant Low Smoke).

Где применяется

• Жилые здания: внутренняя и внешняя проводка, подключение розеток, освещения.

• Коммерческие объекты: офисы, торговые центры, склады.

• Промышленные объекты: электроснабжение цехов, подключение оборудования.

• Строительные площадки: временное электроснабжение.

• Инфраструктурные объекты: туннели, мосты, подземные сооружения.

Для ВВГ‑П особенно удобна прокладка:

• в штробах и узких каналах;

• за гипсокартоном и навесной облицовкой;

• в ограниченных пространствах, где круглый кабель трудно разместить.

Преимущества

• Долговечность (до 30 лет при соблюдении условий эксплуатации).

• Универсальность — подходит для сухих, влажных помещений и наружной прокладки (с защитой от УФ).

• Устойчивость к механическим повреждениям и перепадам температур.

• Гибкость (в пределах допустимого радиуса изгиба).

• Безопасность (особенно у модификаций с индексами «нг», «LS», «FRLS»).

Ограничения и важные замечания

• Не предназначен для прямой прокладки в земле без дополнительной защиты (трубы, лотки).

• При наружной прокладке требуется защита от солнечного излучения (УФ‑деградация ПВХ).

• Для групповой прокладки в общественных зданиях рекомендуется использовать модификации с индексом «нг» или «нг‑LS».

• Радиус изгиба при монтаже — не менее 10 диаметров кабеля (для ВВГ) или по техническим условиям производителя (для ВВГ‑П).

Как выбрать

При выборе ориентируйтесь на:

• Сечение жил (зависит от нагрузки и длины линии).

• Количество жил (2, 3, 4, 5 — в зависимости от схемы электроснабжения).

• Условия прокладки (внутри/снаружи, групповая/одиночная, наличие механических воздействий).

• Требования к пожарной безопасности (если важны низкое дымовыделение или огнестойкость — выбирайте ВВГнг‑LS или ВВГнг‑FRLS).

• Форму кабеля (для узких пространств — ВВГ‑П; для стандартной прокладки — круглый ВВГ).
